Полосовой фильтр ФПР-6-9,15-200-НБ
Описание
Фильтры на распределённых элементах, роль резонансных элементов в которых выполняют отрезки линий передачи – микрополосковых, волноводных. Этот тип доминирует в сантиметровом и миллиметровом диапазонах (от 3 ГГц и выше). Микрополосковые фильтры особенно привлекательны своей технологичностью, они изготавливаются по печатной технологии и легко интегрируются в гибридные интегральные схемы. Волноводные фильтры, в свою очередь, обеспечивают наилучшие электрические характеристики (минимальные потери, высочайшую добротность) в самых высокочастотных приложениях.
Области применения:
приёмопередающие модули активных фазированных антенных решёток (АФАР)
системы спутниковой и радиорелейной связи
бортовые радиолокационные станции
измерительное оборудование миллиметрового диапазона

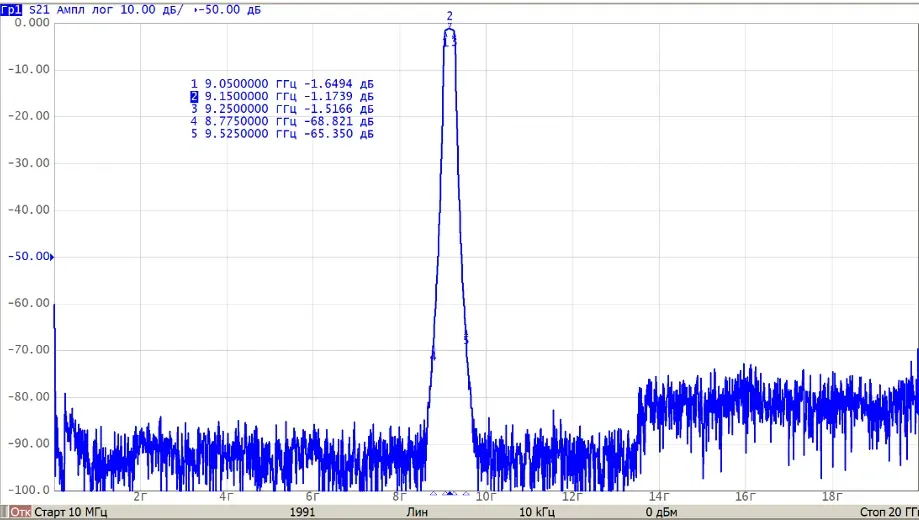

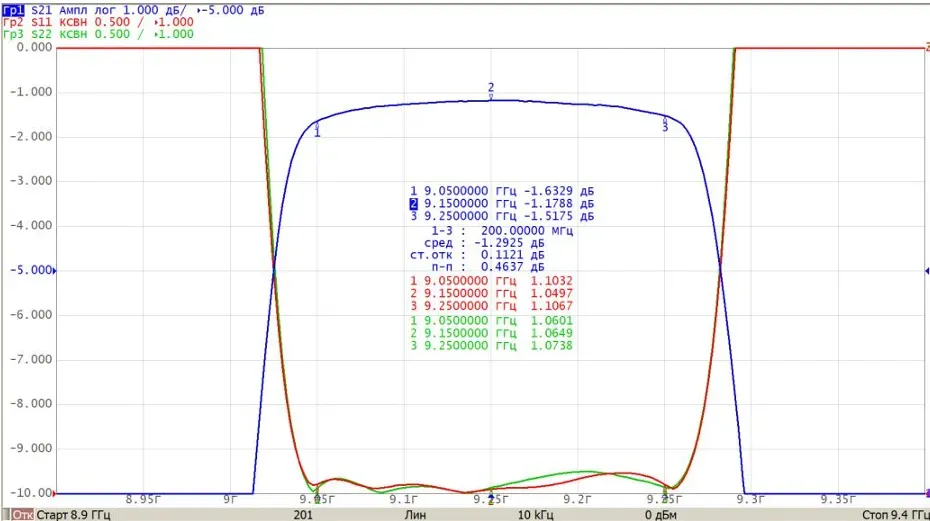

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 9150 |
| Частотный диапазон полосы пропускания от, МГц | 9050 |
| Частотный диапазон полосы пропускания до, МГц | 9250 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 2 |
| Неравномерность АЧХ в полосе пропускания, дБ | 0,7 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 8775 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 60 |
| Частотный диапазон полосы заграждения, МГц | от 9525 до 21000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 60 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -50...+60 |
| Габаритные размеры (ШхДхВ), мм | 13.2 х 74 х 18 |
| Конструктивное исполнение | SMA |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 1 – 500 |
| амплитуда ускорения, g | 5 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 15 |
| длительность действия ударного ускорения, мс | 2 – 5 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 10 |
| длительность действия ударного ускорения, мс | 5 – 10 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 50 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 60 |
| предельная, °С | плюс 70 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 65 до плюс 70 |
Инструкции и ПО

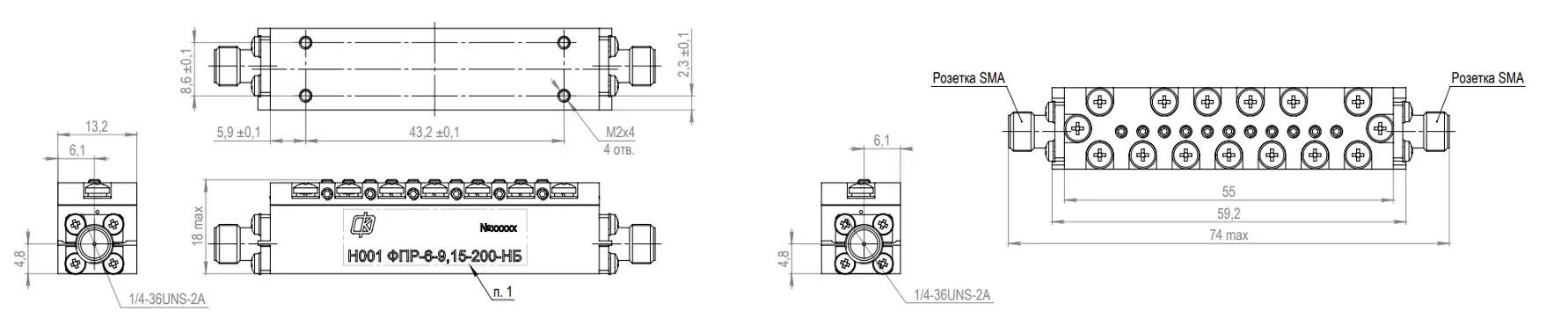

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Установка изделия осуществляется с помощью 4-х винтов М2.
Максимально допустимый крутящий момент для вкручиваемого винта согласно ГОСТ ISO 898-7-2015 – не более 0,37 Н∙м.
Значение крутящего момента при подключении изделия к сигнальным соединителям – не более 2,5 Н∙м .
Количество гарантированных соединений-разъединений каждого SMA-разъема – не более 250.
