Полосовой комбинированный фильтр ФПК-4-1,535-50-ГБ
Артикул
K010
Децимальный номер
НШБА.468874.003
ТУ
НШБА.468874.003ТУ
Центральная частота в полосе пропускания
1535 МГц
Частотный диапазон полосы пропускания от
1510 МГц
Частотный диапазон полосы пропускания до
1560 (50) МГц
Габаритные размеры (ШхДхВ)
13х60х10,5 мм
Конструктивное исполнение
SMA
3D
Описание
Комбинированные фильтры
Сочетают преимущества разных конструктивных подходов в одном изделии. Позволяют достичь уникальных частотных характеристик, недостижимых при использовании какого-либо одного типа элементов. Решение для нестандартных технических задач, где требуются особые параметры избирательности и затухания.

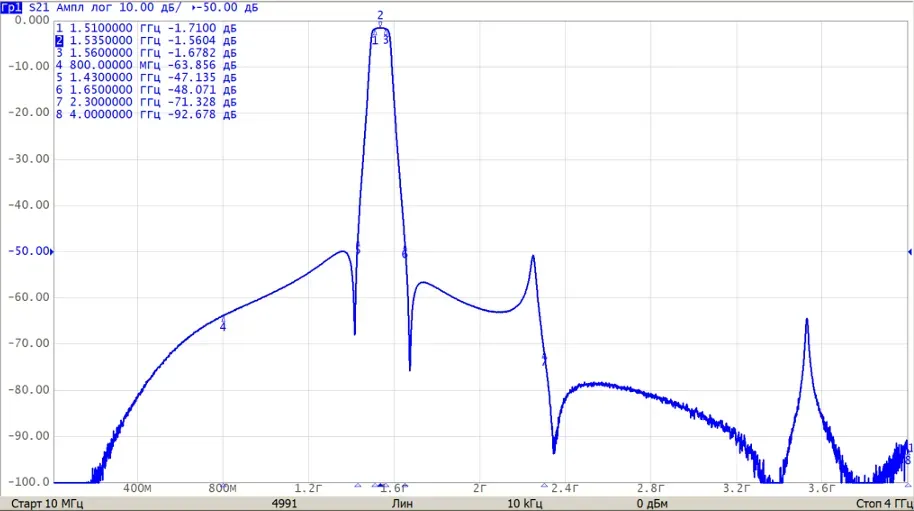

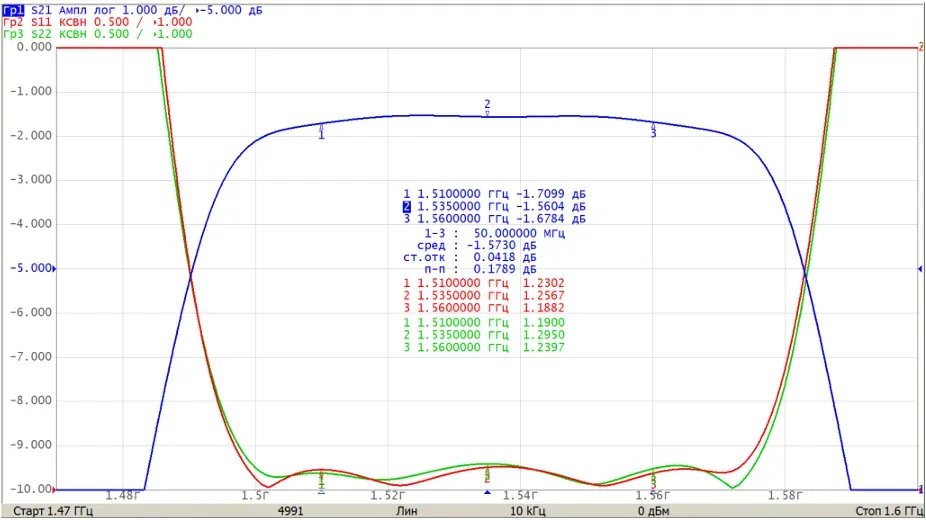

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 1535 |
| Частотный диапазон полосы пропускания от, МГц | 1510 |
| Частотный диапазон полосы пропускания до, МГц | 1560 (50) |
| Вносимое ослабление в полосе пропускания, не более, дБ | 2,1 |
| Неравномерность АЧХ в полосе пропускания, дБ | 0,5 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 800 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 60 |
| Частотный диапазон полосы заграждения, МГц | от 2300 до 4000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 60 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 1,5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -45...+85 |
| Габаритные размеры (ШхДхВ), мм | 13х60х10,5 |
| Конструктивное исполнение | SMA |
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20…2000 |
| амплитуда ускорения, g | 10 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 15 |
| длительность действия ударного ускорения, мс | 2 – 5 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 20 |
| длительность действия ударного ускорения, мс | 2 – 10 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 45 |
| предельная, °С | минус 55 | |
| Повышенная температура среды | рабочая, °С | плюс 85 |
| предельная, °С | плюс 85 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 45 до плюс 85 |
Инструкции и ПО

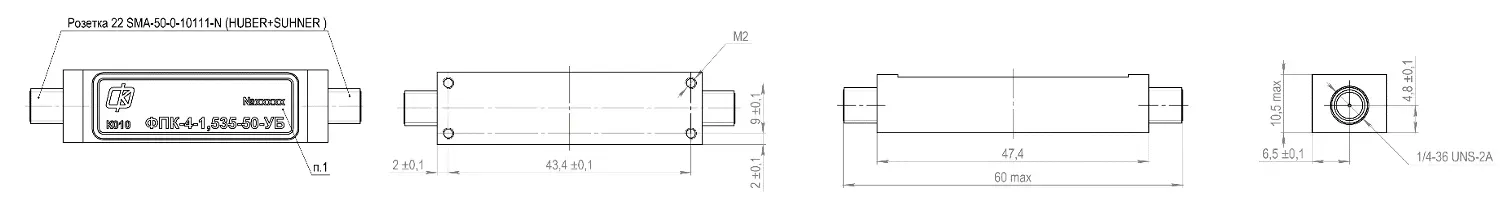

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
- Установить изделие на посадочное место и закрепить изделие с помощью четырех винтов М2, вкручиваемых в глухие отверстия, расположенные в дне корпуса изделия.
- Прикрутить к входу/выходу коаксиальные соединители ВЧ тракта (SMA-вилка).
