Полосовой комбинированный фильтр ФПК-6-0,845-40-УМ

Артикул
K002
Децимальный номер
НШБА.468874.002
ТУ
НШБА.468874.002ТУ
Центральная частота в полосе пропускания
845 МГц
Частотный диапазон полосы пропускания от
825 МГц
Частотный диапазон полосы пропускания до
865 (40) МГц
Габаритные размеры (ШхДхВ)
24,2х117,8х40,7 мм
Конструктивное исполнение
N-разъем
Заказать
3D

Описание

Комбинированные фильтры

Сочетают преимущества разных конструктивных подходов в одном изделии. Позволяют достичь уникальных частотных характеристик, недостижимых при использовании какого-либо одного типа элементов. Решение для нестандартных технических задач, где требуются особые параметры избирательности и затухания.

Электрические характеристики для всех условий эксплуатации

Центральная частота в полосе пропускания, МГц845
Частотный диапазон полосы пропускания от, МГц825
Частотный диапазон полосы пропускания до, МГц865 (40)
Вносимое ослабление в полосе пропускания, не более, дБ1,8
Неравномерность АЧХ в полосе пропускания, дБ0,75
Частотный диапазон полосы заграждения, МГцот 0,1 до 740
— Вносимое ослабление в полосе заграждения, не менее, дБ60
КСВН входа/выхода в полосе пропускания, не более1,5
Максимальная входная мощность, Вт5
Рабочая температура, °C-45...+65
Габаритные размеры (ШхДхВ), мм24,2х117,8х40,7
Конструктивное исполнениеN-разъем

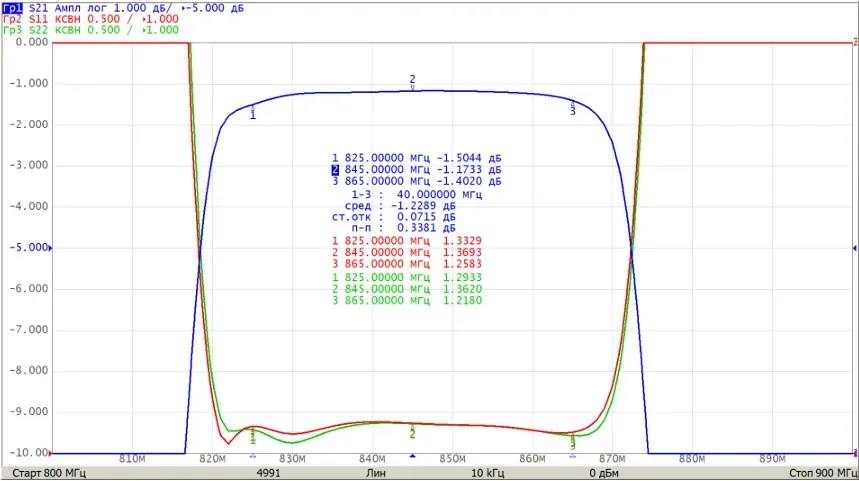

АЧХ и КСВН входа/выхода в узком диапазоне частот

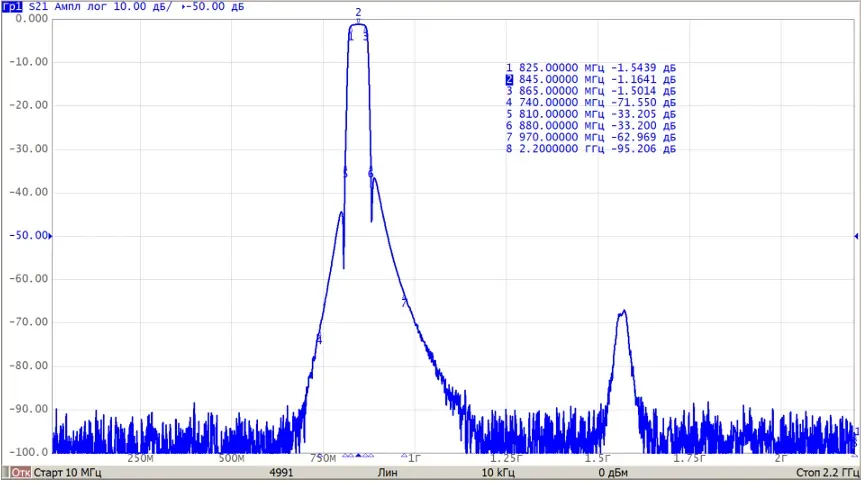

АЧХ входа/выхода в широком диапазоне частот

Модель внешних воздействующих факторов

МЕХАНИЧЕСКИЕ ФАКТОРЫ
Синусоидальная вибрациядиапазон частот, Гц20 – 1000
амплитуда ускорения, g10
Механический удар одиночного действияпиковое ударное ускорение, g15
длительность действия ударного ускорения, мс2 – 5
Механический удар многократного действияпиковое ударное ускорение, g20
длительность действия ударного ускорения, мс2 – 10
КЛИМАТИЧЕСКИЕ ФАКТОРЫ
Пониженная температура средырабочая, °Сминус 45
предельная, °С минус 55
Повышенная температура средырабочая, °С плюс 65
предельная, °С плюс 70
Циклическое изменение температуры средыдиапазон температур, °Сот минус 45 до плюс 70

Инструкции и ПО

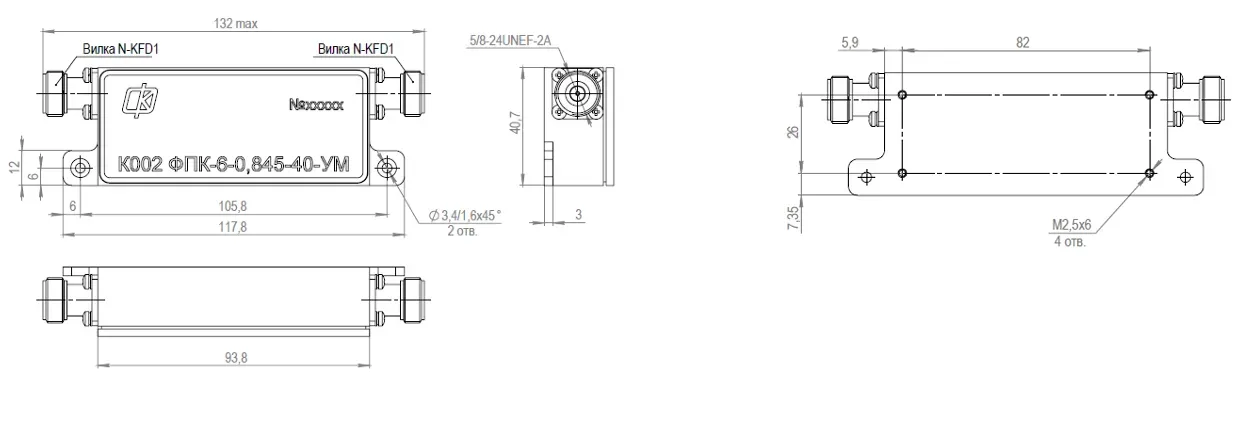

Общий вид, габаритные, установочные и присоединительные размеры

Порядок монтажа

Установка изделия осуществляется с помощью 4-х винтов М2,5, вкручиваемых в глухие отверстия, расположенные в дне корпуса изделия, и/или 2-х винтов М3, вкручиваемых в сквозные отверстия, расположенные в крепежных выступах корпуса изделия.

Максимально допустимый крутящий момент для вкручиваемого винта М2,5 согласно ГОСТ ISO 898-7-2015 – не более 0,37 Нм.

Гарантированное количество сочленений для ВЧ-соединителей – 250.
