Полосовой комбинированный фильтр ФПК-6-1,95-60-УМ
Артикул
K003
Децимальный номер
НШБА.468874.002-01
ТУ
НШБА.468874.002ТУ
Центральная частота в полосе пропускания
1950 МГц
Частотный диапазон полосы пропускания от
1920 МГц
Частотный диапазон полосы пропускания до
1980 МГц
Габаритные размеры (ШхДхВ)
16,4х85х12,8 мм
Конструктивное исполнение
N-разъем
3D
Описание
Комбинированные фильтры
Сочетают преимущества разных конструктивных подходов в одном изделии. Позволяют достичь уникальных частотных характеристик, недостижимых при использовании какого-либо одного типа элементов. Решение для нестандартных технических задач, где требуются особые параметры избирательности и затухания.

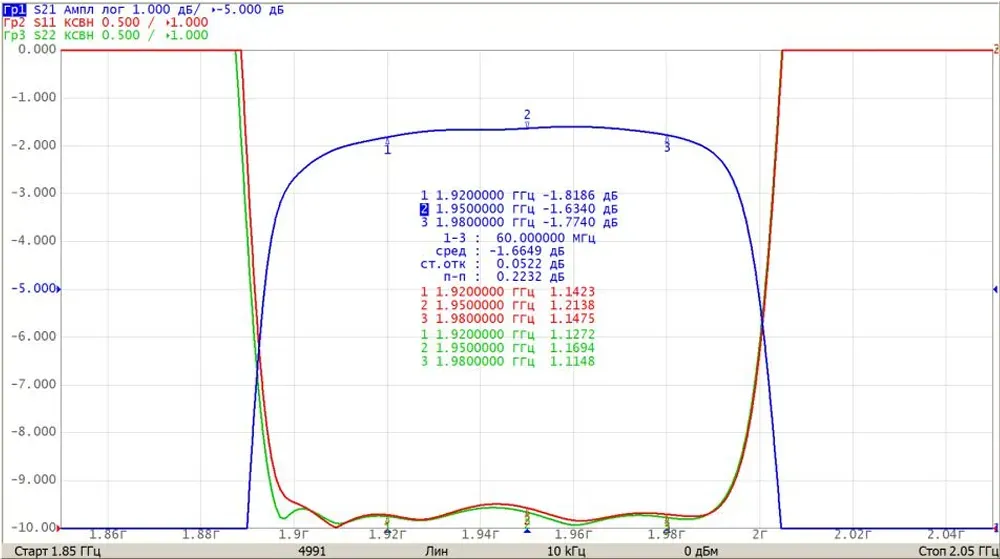

Электрические характеристики для всех условий эксплуатации

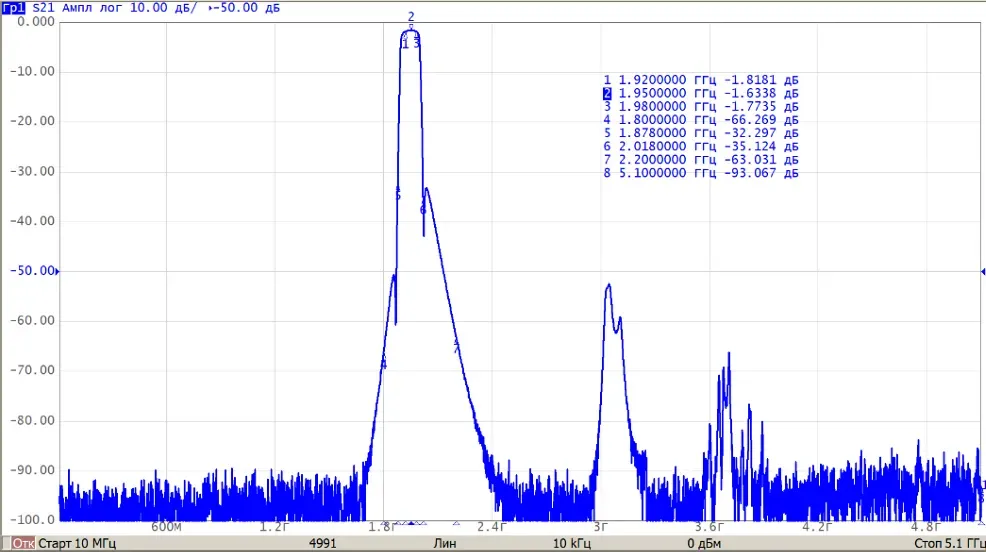

| Центральная частота в полосе пропускания, МГц | 1950 |
| Частотный диапазон полосы пропускания от, МГц | 1920 |
| Частотный диапазон полосы пропускания до, МГц | 1980 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 2,0 |
| Неравномерность АЧХ в полосе пропускания, дБ | 0,75 |
| Частотный диапазон полосы заграждения, МГц | от 0,1 до 1800 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 60 |
| Частотный диапазон полосы заграждения, МГц | от 2200 до 5100 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 50 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -45...+65 |
| Габаритные размеры (ШхДхВ), мм | 16,4х85х12,8 |
| Конструктивное исполнение | N-разъем |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 1000 |
| амплитуда ускорения, g | 10 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 15 |
| длительность действия ударного ускорения, мс | 2 – 5 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 20 |
| длительность действия ударного ускорения, мс | 2 – 10 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 45 |
| предельная, °С | минус 55 | |
| Повышенная температура среды | рабочая, °С | плюс 65 |
| предельная, °С | плюс 70 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 45 до плюс 70 |
Инструкции и ПО

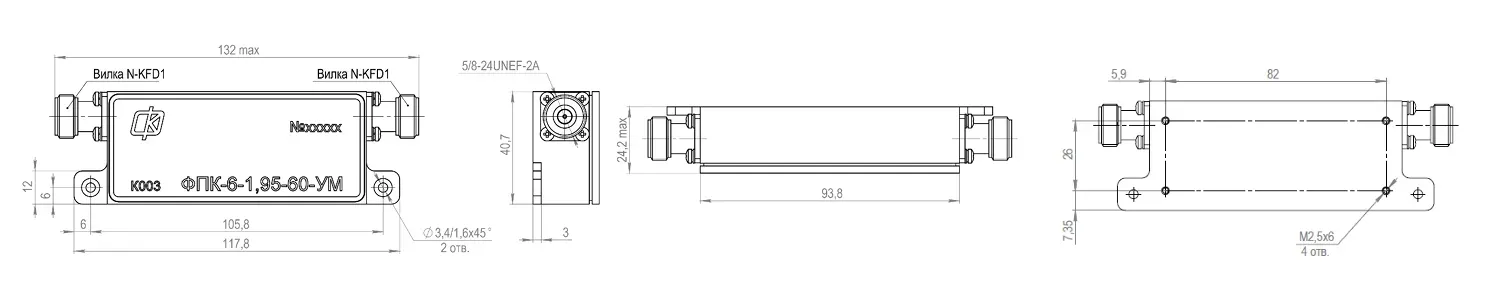

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Установка изделия осуществляется с помощью 4-х винтов М2,5, вкручиваемых в глухие отверстия, расположенные в дне корпуса изделия, и/или 2-х винтов М3, вкручиваемых в сквозные отверстия, расположенные в крепежных выступах корпуса изделия.
Максимально допустимый крутящий момент для вкручиваемого винта М2,5 согласно ГОСТ ISO 898-7-2015 – не более 0,37 Н∙м.
Гарантированное количество сочленений для ВЧ-соединителей – 250.
