Полосовой комбинированный фильтр ФПК-6-2,5-1000-НП
Описание
Комбинированные фильтры
Сочетают преимущества разных конструктивных подходов в одном изделии. Позволяют достичь уникальных частотных характеристик, недостижимых при использовании какого-либо одного типа элементов. Решение для нестандартных технических задач, где требуются особые параметры избирательности и затухания.

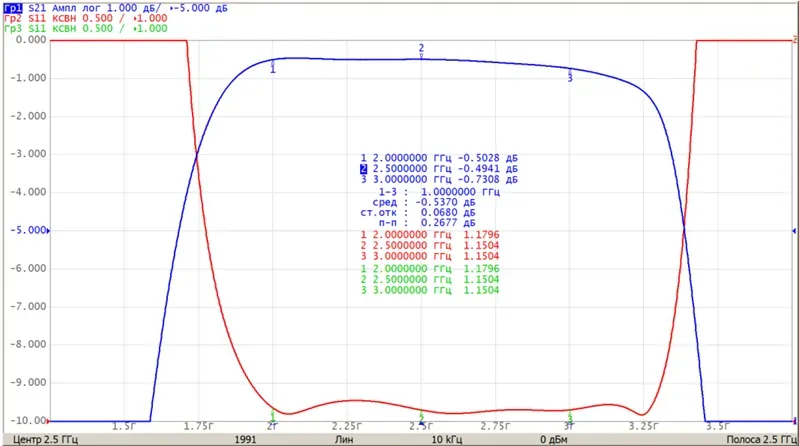

Электрические характеристики для всех условий эксплуатации

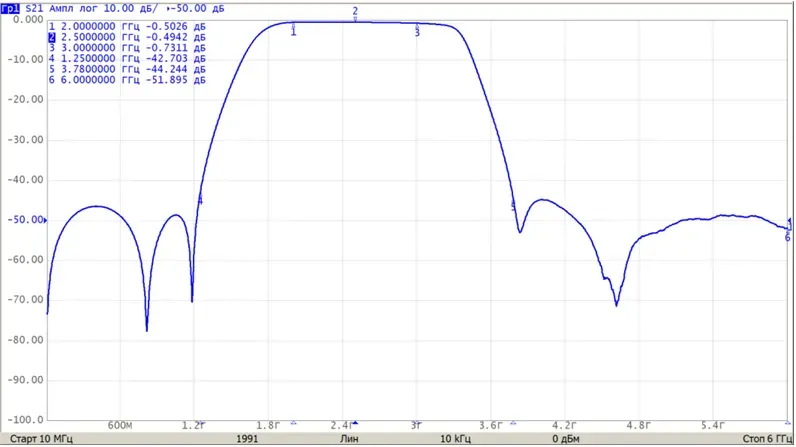

| Центральная частота в полосе пропускания, МГц | 2500 |
| Частотный диапазон полосы пропускания от, МГц | 2000 |
| Частотный диапазон полосы пропускания до, МГц | 3000 (1000) |
| Вносимое ослабление в полосе пропускания, не более, дБ | 1 |
| Неравномерность АЧХ в полосе пропускания, дБ | 1 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 1250 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 40 |
| Частотный диапазон полосы заграждения, МГц | от 3780 до 6000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 40 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 1 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -40...+70 |
| Габаритные размеры (ШхДхВ), мм | 20х28х7 |
| Конструктивное исполнение | SMD |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 1…5 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 10 |
| длительность действия ударного ускорения, мс | 10 – 15 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 10 |
| длительность действия ударного ускорения, мс | 3 – 5 | |
| диапазон частот, Гц | 20 – 2000 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 40 |
| предельная, °С | минус 50 | |
| Повышенная температура среды | рабочая, °С | плюс 70 |
| предельная, °С | плюс 75 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 50 до плюс 75 |
Инструкции и ПО

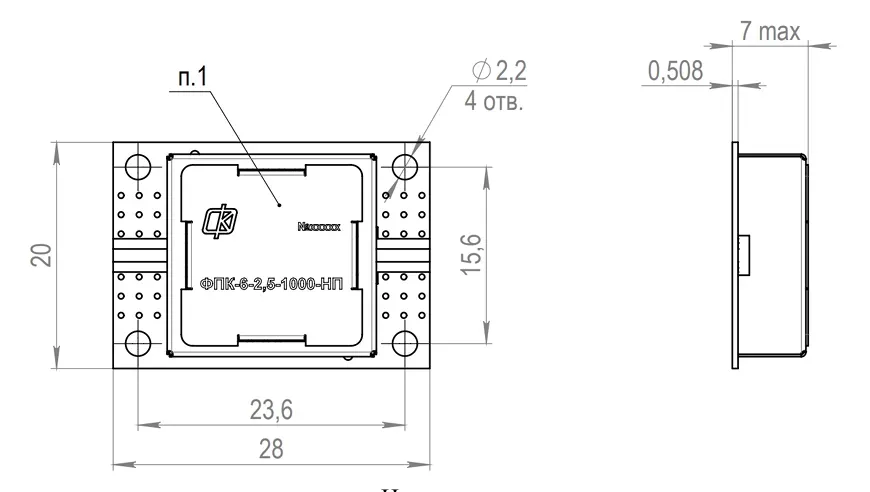

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж фильтра в аппаратуру осуществляется вручную.
Порядок монтажа:
− установить изделие на посадочное место;
− закрепить изделие с помощью четырех винтов М2 через крепежные отверстия диаметром 2,5 мм, расположенные в углах платы печатной;
− припаять луженую медную фольгу ГОСТ 5638-75 для обеспечения контакта «земляных» поверхностей фильтра и «земляных» поверхностей соединяемых печатных плат;
− припаять вход и выход к сигнальным контактным площадкам соединяемых печатных плат. Продолжительность пайки одного вывода изделия – не более 5с;
− удалить остатки флюса с точек пайки на плате печатной спирто-нефрасовой смесью в объеме 1:1.
При монтаже ЗАПРЕЩАЕТСЯ:
− деформировать плату печатную с установленным фильтром;
− производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа фильтра, отмывку погружением;
− перегревать фильтр при пайке (Tmax = 170 °С);
− попадание лакокрасочных материалов и флюсов под крышку-экран.
