Полосовой комбинированный фильтр ФПК-6-2,535-70-УМ
Артикул
K004
Децимальный номер
НШБА.468874.002-02
Центральная частота в полосе пропускания
2535 МГц
Частотный диапазон полосы пропускания от
2500 МГц
Частотный диапазон полосы пропускания до
2570 (70) МГц
Конструктивное исполнение
N-разъем
Тех. описание
S-параметры
3D-модель
Описание
Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 2535 |
| Частотный диапазон полосы пропускания от, МГц | 2500 |
| Частотный диапазон полосы пропускания до, МГц | 2570 (70) |
| Конструктивное исполнение | N-разъем |
| Габаритные размеры (ШхДхВ), мм | 16,4х85х12,8 |
Инструкции и ПО

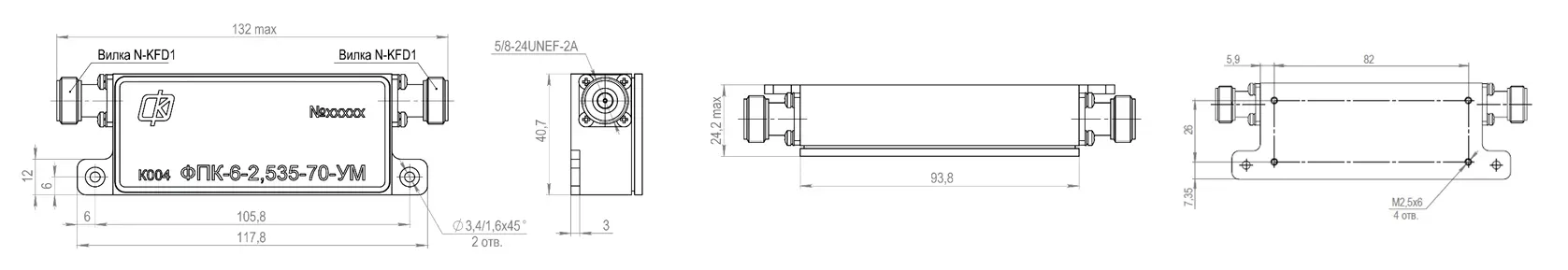

Чертеж 1
Чертеж 2
Чертеж 3
Чертеж 4
Чертеж 5
* Размеры для справок. Точные характеристики запрашивайте у менеджеров.
