Полосовой комбинированный фильтр ФПК-9-1,5-2400-НП
Описание
Комбинированные фильтры
Сочетают преимущества разных конструктивных подходов в одном изделии. Позволяют достичь уникальных частотных характеристик, недостижимых при использовании какого-либо одного типа элементов. Решение для нестандартных технических задач, где требуются особые параметры избирательности и затухания.

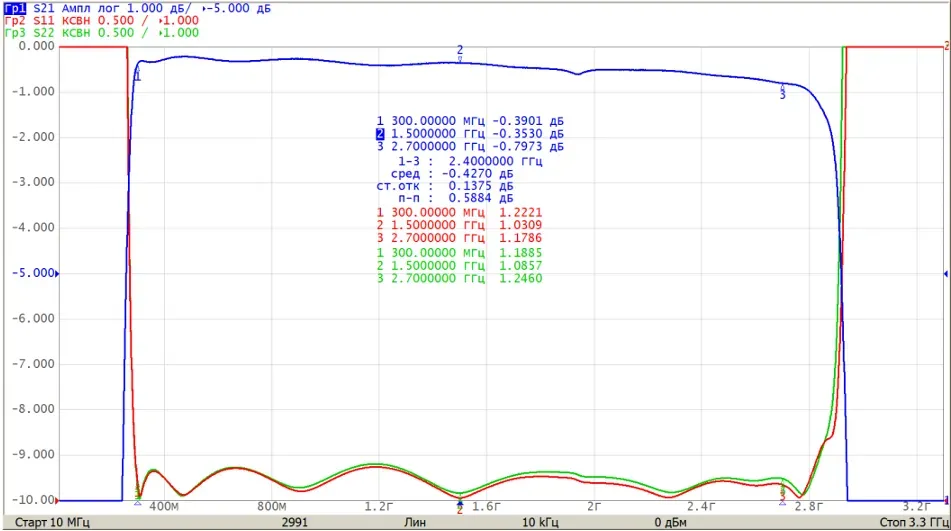

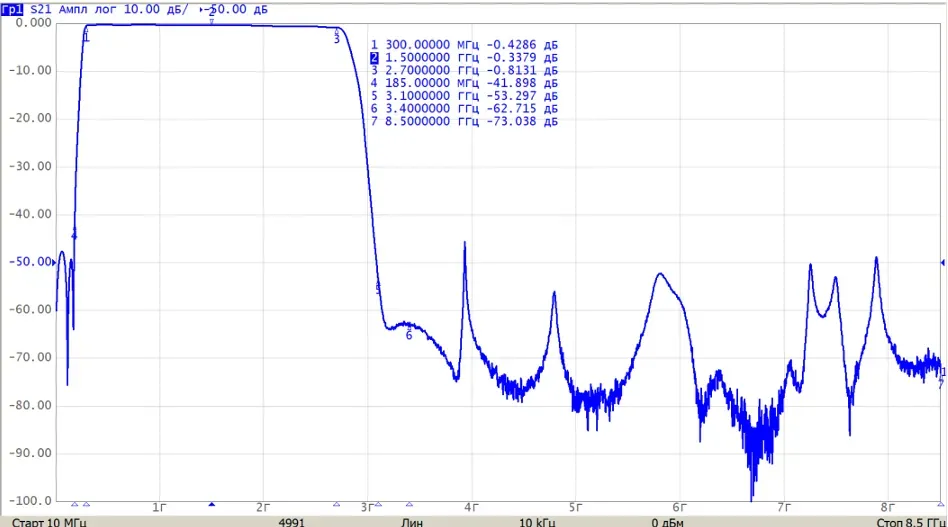

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 1500 |
| Частотный диапазон полосы пропускания от, МГц | 300 |
| Частотный диапазон полосы пропускания до, МГц | 2700 (2400) |
| Вносимое ослабление в полосе пропускания, не более, дБ | 0,9 |
| Неравномерность АЧХ в полосе пропускания, дБ | 0,7 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 185 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 40 |
| Частотный диапазон полосы заграждения, МГц | от 3400 до 8500 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 43 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -50...+65 |
| Габаритные размеры (ШхДхВ), мм | 20х25х7,6 |
| Конструктивное исполнение | SMD |
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 10 – 1000 |
| амплитуда ускорения, g | 1 – 10 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 15 |
| длительность действия ударного ускорения, мс | 3 – 5 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 10 |
| длительность действия ударного ускорения, мс | 3 – 5 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 50 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 65 |
| предельная, °С | плюс 70 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 70 |
Инструкции и ПО

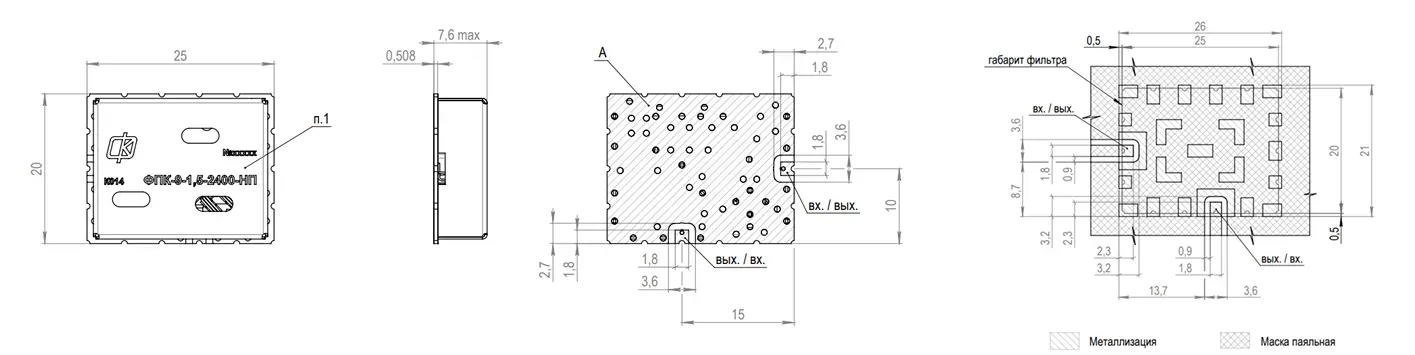

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж фильтра в аппаратуру осуществляется вручную.
Порядок монтажа:
– установить изделие на посадочное место платы печатной;
– нанести на спаиваемые поверхности флюс без каплеобразования;
– припаять «земляные» площадки изделия к печатной плате по контуру;
– припаять сигнальные площадки изделия к контактным площадкам платы печатной;
– удалить остатки флюса с точек пайки на плате печатной спирто-нефрасовой смесью в объеме 1:1.
Допускается автоматический монтаж с использованием групповой пайки с заданным температурным профилем.
Порядок монтажа:
– нанести методом трафаретной печати пасту паяльную на установочную поверхность платы печатной;
– установить фильтр на посадочное место платы печатной;
– припаять фильтр методом групповой пайки, используя указанный температурный профиль.
При монтаже ЗАПРЕЩАЕТСЯ:
– деформировать плату печатную с установленным фильтром;
– производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа фильтра;
– перегревать фильтр при пайке (Tmax = 170 °С);
– попадание лакокрасочных материалов и флюсов под крышку-экран.
