Фильтр полосовой ФКП1-201-05-1,58-80
Описание
Полосо-пропускающий фильтр 4 порядка выполнен на основе керамического моноблока с Г-образной крышкой, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ (L-band) и обеспечивает полосу пропускания 80 МГц относительно центральной частоты 1580 МГц (относительная ширина полосы пропускания 5,06%).

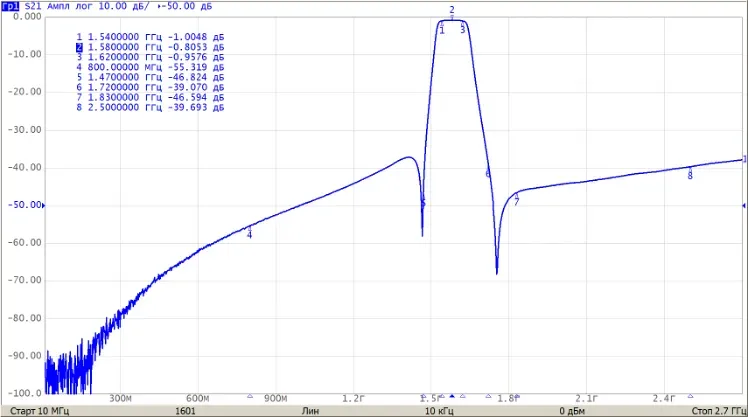

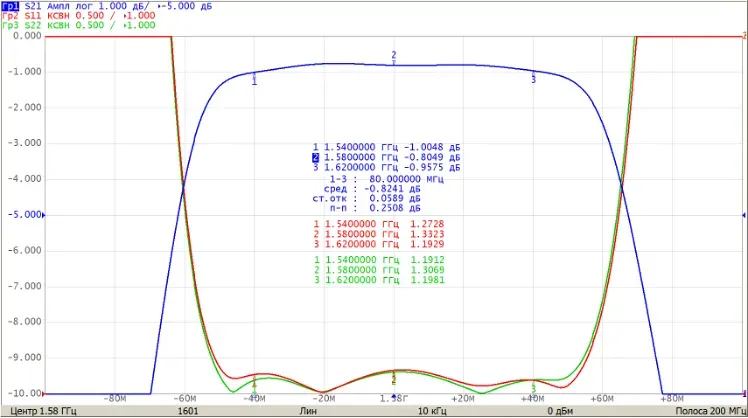

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 1580 |
| Частотный диапазон полосы пропускания от, МГц | 1540 |
| Частотный диапазон полосы пропускания до, МГц | 1620 |
| Габаритные размеры (ШхДхВ), мм | 8х10х4,5 |
| Конструктивное исполнение | SMD |
| Вносимое ослабление в полосе пропускания, не более, дБ | 1,3 |
| Неравномерность АЧХ в полосе пропускания, дБ | 0,5 |
| Частотный диапазон полосы заграждения, МГц | от 0,1 до 800 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 55 |
| Частотный диапазон полосы заграждения, МГц | от 1830 до 3200 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 40 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 1,5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -60...+85 |
| Параметр | Значение | |
|---|---|---|
| Частотный диапазон полосы пропускания от | 1540 | МГц |
| Частотный диапазон полосы пропускания до | 1620 | МГц |
| Центральная частота в полосе пропускания | 1580 | МГц |
| Вносимое ослабление в полосе пропускания, не более | 1,3 | дБ |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 | дБ |
Инструкции и ПО
Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную.
При монтаже изделия вручную соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:
установить изделие на посадочное место платы печатной;
нанести на спаиваемые поверхности флюс без каплеобразования;
припаять изделие (керамический блок и крышку-экран);
удалить остатки флюса с платы печатной с установленным изделием спирто-нефрасовой смесью в соотношении объемов 1:1;
высушить плату печатную с установленным изделием.
Допускается автоматизированный монтаж изделия.
При автоматизированном монтаже соблюдать требования ГОСТ Р 56427–2022.
Рекомендуемый порядок монтажа:
нанести пасту паяльную на установочное место платы печатной;
установить изделие на плату печатную;
припаять изделие методом групповой пайки;
удалить остатки флюса с платы печатной с установленным изделием с помощью спирто-нефрасовой смеси в соотношении объемов 1:1;
высушить плату печатную с установленным изделием.
ЗАПРЕЩАЕТСЯ:
деформировать плату печатную с установленным фильтром;
производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа фильтра;
перегревать фильтр при пайке (Tmax = 195 °С);
попадание лакокрасочных материалов и флюсов на поверхность и/или под крышку-экран изделия.
