Фильтр полосовой ФКП1-205-01-3,710-200
Описание
Полосо-пропускающий фильтр 4 порядка выполнен на основе керамического моноблока с Г-образной крышкой, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ (S-band) и обеспечивает полосу пропускания 200 МГц относительно центральной частоты 3710 МГц (относительная ширина полосы пропускания 5,39%).
Электрические характеристики для всех условий эксплуатации
| Частотный диапазон полосы пропускания от, МГц | 3610 |
| Частотный диапазон полосы пропускания до, МГц | 3810 |
| Центральная частота в полосе пропускания, МГц | 3710 |
| Конструктивное исполнение | SMD |

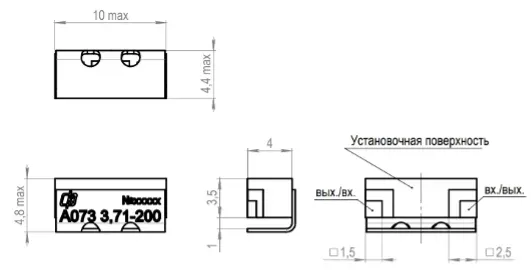

| Габаритные размеры (ШхДхВ), мм | 4,8х10х4,4 |

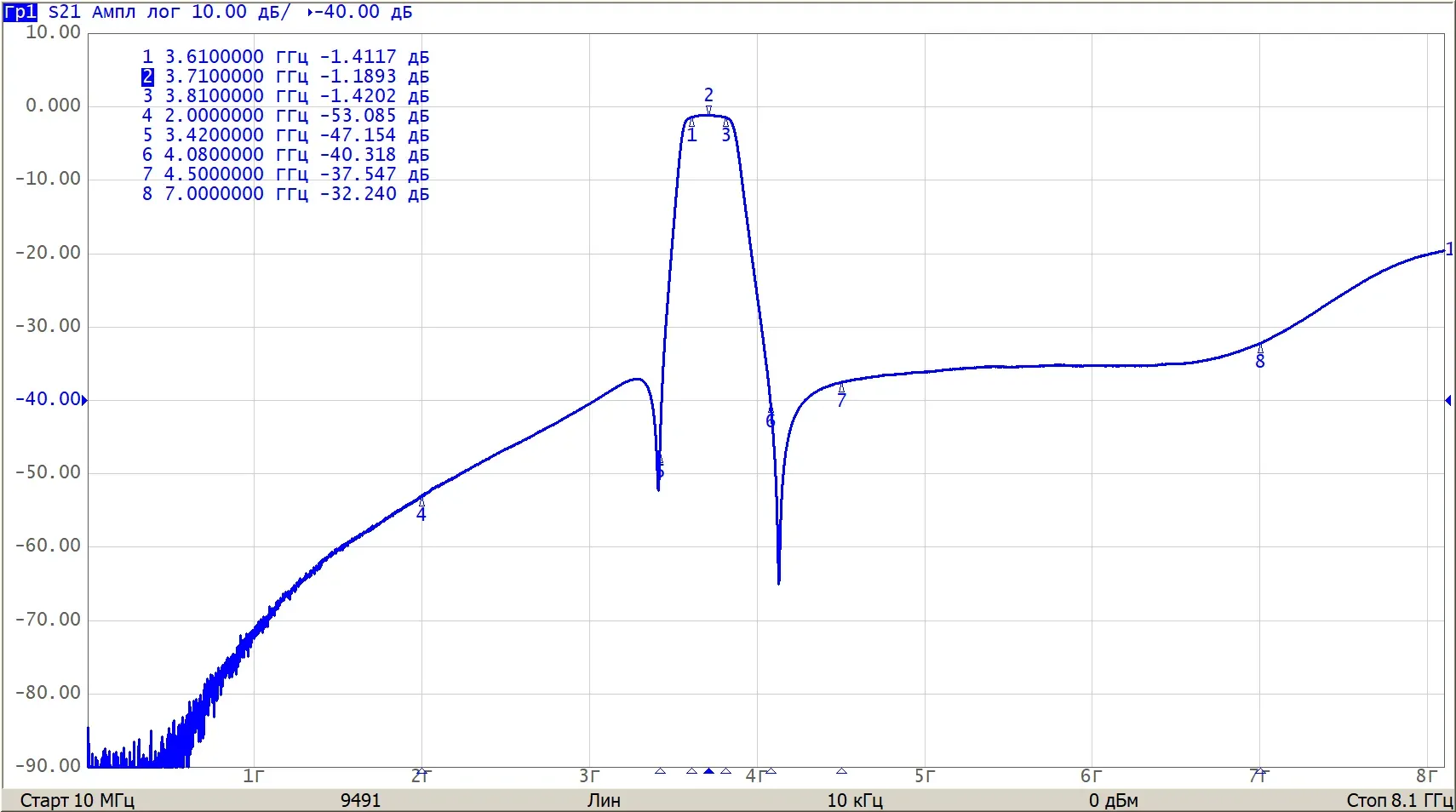

| Частотный диапазон полосы заграждения 1, МГц | от 0,1 до 2000 |
| Вносимое ослабление в полосе заграждения 1, не менее, дБ | 50 |
| Частотный диапазон полосы заграждения 2, МГц | от 2000 до 3420 |
| Вносимое ослабление в полосе заграждения 2, не менее, дБ | 35 |
| Частотный диапазон полосы заграждения 3, МГц | от 4080 до 4500 |
| Вносимое ослабление в полосе заграждения 3, не менее, дБ | 35 |
| Частотный диапазон полосы заграждения 4, МГц | от 4500 до 7000 |
| Вносимое ослабление в полосе заграждения 4, не менее, дБ | 30 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |

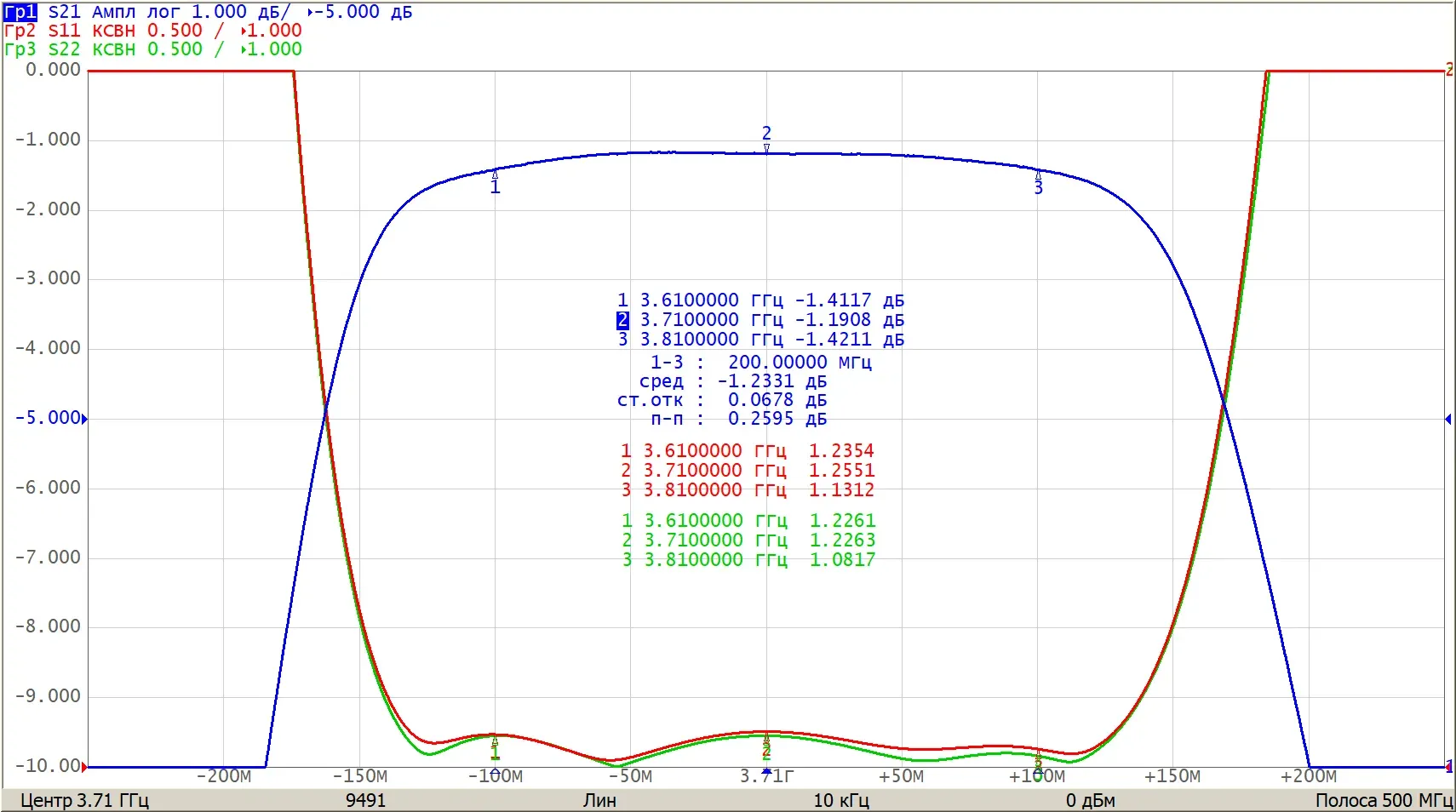

| Неравномерность АЧХ в полосе пропускания, дБ | 0,7 |
| Максимальная входная мощность, Вт | 1 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Минимальный уровень вносимого ослабления в полосах заграждения, не менее, дБ | 30 |
| Рабочая температура, °C | -60...+85 |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 40 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 400 |
| длительность действия ударного ускорения, мс | 1 – 3 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 40 |
| длительность действия ударного ускорения, мс | 2 – 5 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 60 |
| предельная, °С | минус 65 | |
| Повышенная температура среды | рабочая, °С | плюс 85 |
| предельная, °С | плюс 85 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 85 |
Электрические характеристики для всех условий эксплуатации
| Параметр | Значение | |
|---|---|---|
| Частотный диапазон полосы пропускания от | 3610 | МГц |
| Частотный диапазон полосы пропускания до | 3810 | МГц |
| Центральная частота в полосе пропускания | 3710 | МГц |
| Вносимое ослабление в полосе пропускания, не более | 1,8 | дБ |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 | дБ |
Инструкции и ПО
Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную. Также допускается автоматизированный монтаж изделия.
Ручной монтаж
При ручном монтаже изделия необходимо соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:

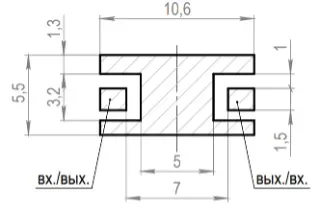

Установить изделие на посадочное место платы печатной.
Нанести на спаиваемые поверхности флюс без каплеобразования.
Припаять изделие — керамический блок и крышку-экран.
Удалить остатки флюса с платы печатной с установленным изделием спирто-нефрасовой смесью в соотношении объёмов 1:1.
Высушить плату печатную с установленным изделием.
Автоматизированный монтаж
При автоматизированном монтаже необходимо соблюдать требования ГОСТ Р 56427–2022.
Рекомендуемый порядок монтажа:
Нанести паяльную пасту на установочное место платы печатной.
Установить изделие на плату печатную.
Припаять изделие методом групповой пайки.
Удалить остатки флюса с платы печатной с установленным изделием с помощью спирто-нефрасовой смеси в соотношении объёмов 1:1.
Высушить плату печатную с установленным изделием.
Запрещается:
Деформировать плату печатную с установленным фильтром.
Производить ультразвуковую отмывку изделия и/или платы печатной до или после монтажа фильтра.
Перегревать фильтр при пайке: Tmax = 195 °С.
Допускать попадание лакокрасочных материалов и флюсов на поверхность изделия и/или под крышку-экран изделия.
