Фильтр полосовой ФКП1-209-0,7915-43
Описание
Монолитные керамические фильтры
Выполнены на основе керамического моноблока, что обеспечивает малый уровень потерь, высокую добротность и надежность при минимальных массогабаритных параметрах.
Диапазон рабочих частот – от 600 МГц до 11 ГГц.
Благодаря термостабильным керамическим материалам и автоматизированному производству с микронной точностью обработки, эти фильтры сохраняют стабильность характеристик в экстремальных условиях эксплуатации.
Идеальное решение для бортовой и переносной аппаратуры, где каждый грамм и миллиметр на счету.
Электрические характеристики для всех условий эксплуатации
| Частотный диапазон полосы пропускания от, МГц | 770 |
| Частотный диапазон полосы пропускания до, МГц | 813 |
| Центральная частота в полосе пропускания, МГц | 791,5 |

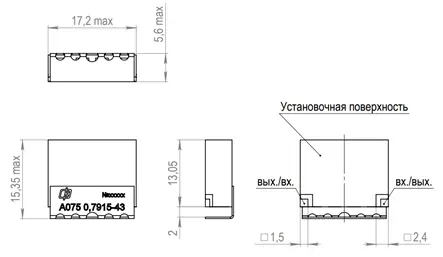

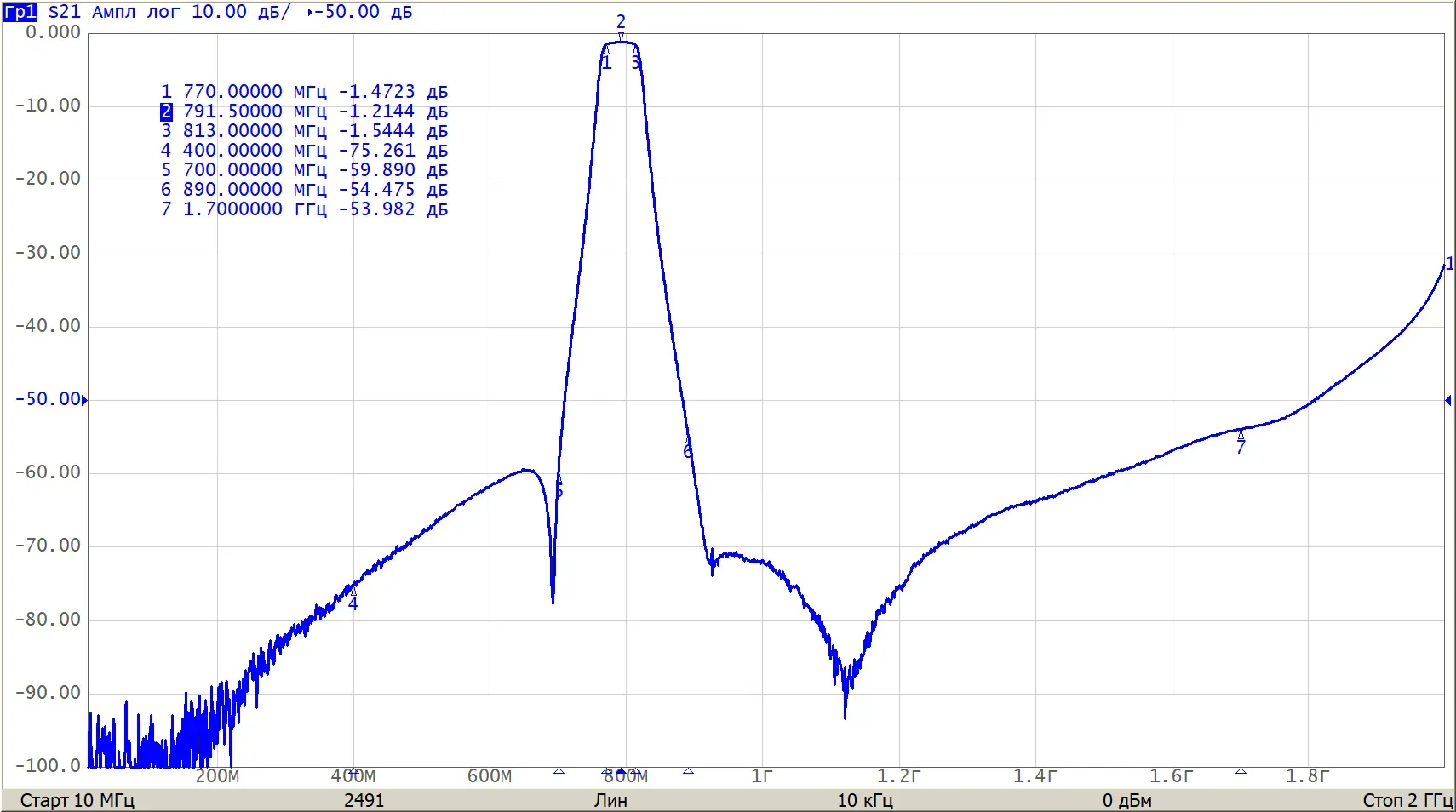

| Габаритные размеры (ШхДхВ), мм | 15,35х17,2х5,6 |
| Конструктивное исполнение | SMD |
| Частотный диапазон полосы заграждения 1, МГц | от 0,1 до 400 |
| Вносимое ослабление в полосе заграждения 1, не менее, дБ | 60 |
| Частотный диапазон полосы заграждения 2, МГц | от 400 до 700 |
| Вносимое ослабление в полосе заграждения 2, не менее, дБ | 50 |
| Частотный диапазон полосы заграждения 3, МГц | от 890 до 1700 |
| Вносимое ослабление в полосе заграждения 3, не менее, дБ | 50 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Неравномерность АЧХ в полосе пропускания, дБ | 0,5 |
| Максимальная входная мощность, Вт | 3 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Минимальный уровень вносимого ослабления в полосах заграждения, не менее, дБ | 50 |
| Рабочая температура, °C | -60...+85 |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 40 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 400 |
| длительность действия ударного ускорения, мс | 1 – 3 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 40 |
| длительность действия ударного ускорения, мс | 2 – 5 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 60 |
| предельная, °С | минус 65 | |
| Повышенная температура среды | рабочая, °С | плюс 85 |
| предельная, °С | плюс 85 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 85 |

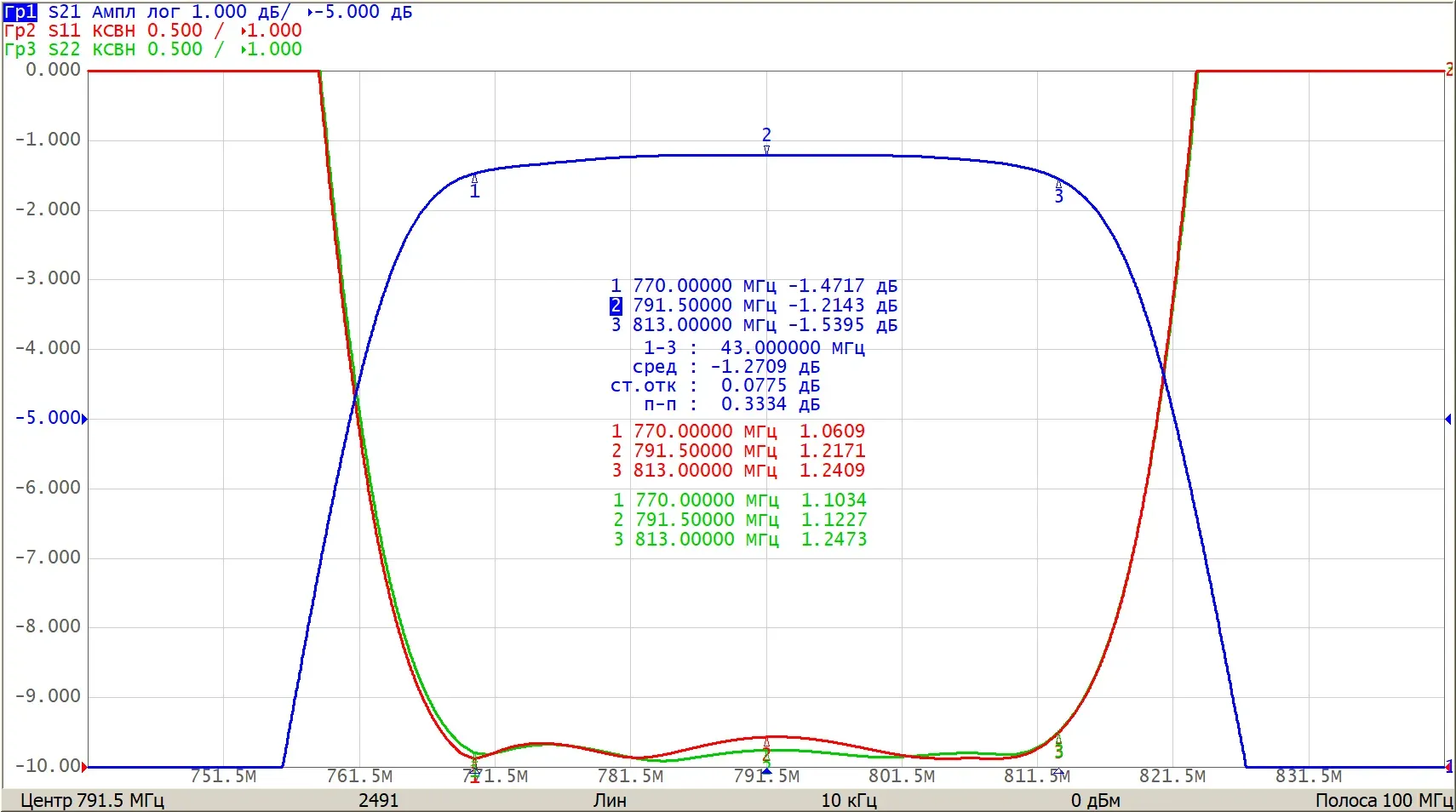

Электрические характеристики для всех условий эксплуатации
| Параметр | Значение | |
|---|---|---|
| Частотный диапазон полосы пропускания от | 770 | МГц |
| Частотный диапазон полосы пропускания до | 813 | МГц |
| Центральная частота в полосе пропускания | 791,5 | МГц |
| Вносимое ослабление в полосе пропускания, не более | 1,7 | МГц |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 | МГц |
Инструкции и ПО

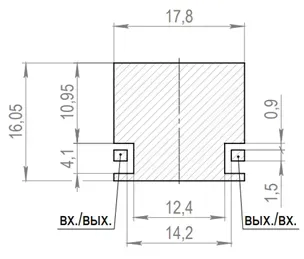

Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную
При монтаже изделия вручную соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:
- установить изделие на посадочное место платы печатной;
- нанести на спаиваемые поверхности флюс без каплеобразования;
- припаять изделие (керамический блок и крышку-экран;
- удалить остатки флюса с платы печатной с установленным изделием спирто-нефрасовой смесью в соотношении объемов 1:1.
Высушить плату печатную с установленным изделием.
Допускается автоматизированный монтаж изделия
При автоматизированном монтаже соблюдать требования ГОСТ Р 56427–2022.
Рекомендуемый порядок монтажа:
-нанести пасту паяльную на установочное место платы печатной;
-установить изделие на плату печатную;
-припаять изделие методом групповой пайки;
-удалить остатки флюса с платы печатной с установленным изделием с помощью спирто-нефрасовой смеси в соотношении объемов 1:1;
-высушить плату печатную с установленным изделием.
ЗАПРЕЩАЕТСЯ:
-деформировать плату печатную с установленным фильтром;
-производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа фильтра;
-перегревать фильтр при пайке (Tmax = 195 °С);
-попадание лакокрасочных материалов и флюсов на поверхность и/или под крышку-экран изделия.
