Фильтр полосовой ФКП2-308-01-1,685-70
Описание
Полосо-пропускающий фильтр 4 порядка выполнен на основе керамического моноблока на плате печатной с крышкой-экраном, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Изделие предназначено для работы в диапазоне СВЧ (L-band) и обеспечивает полосу пропускания 70 МГц относительно центральной частоты 1685 МГц (относительная ширина полосы пропускания 4,15%).

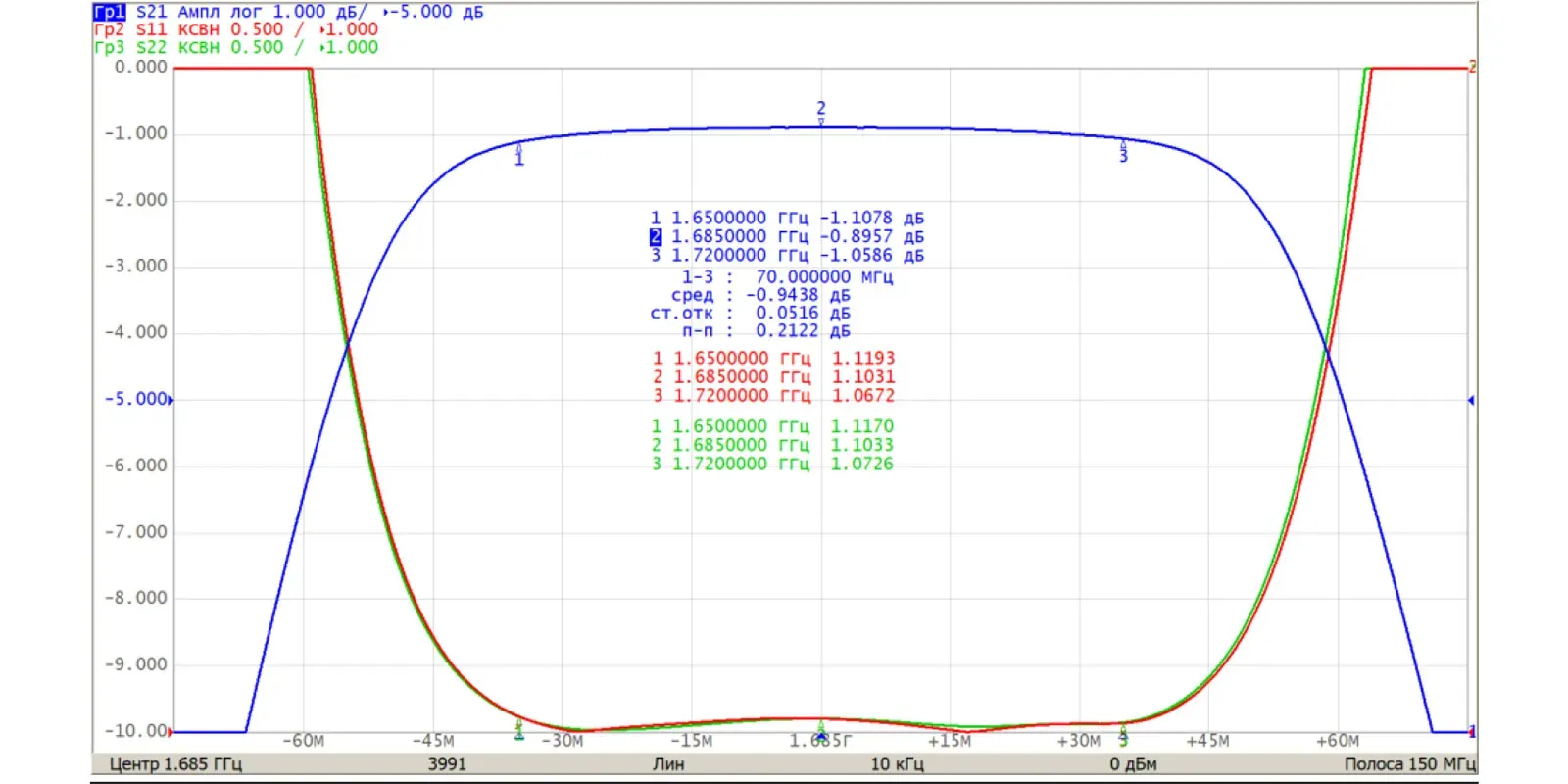

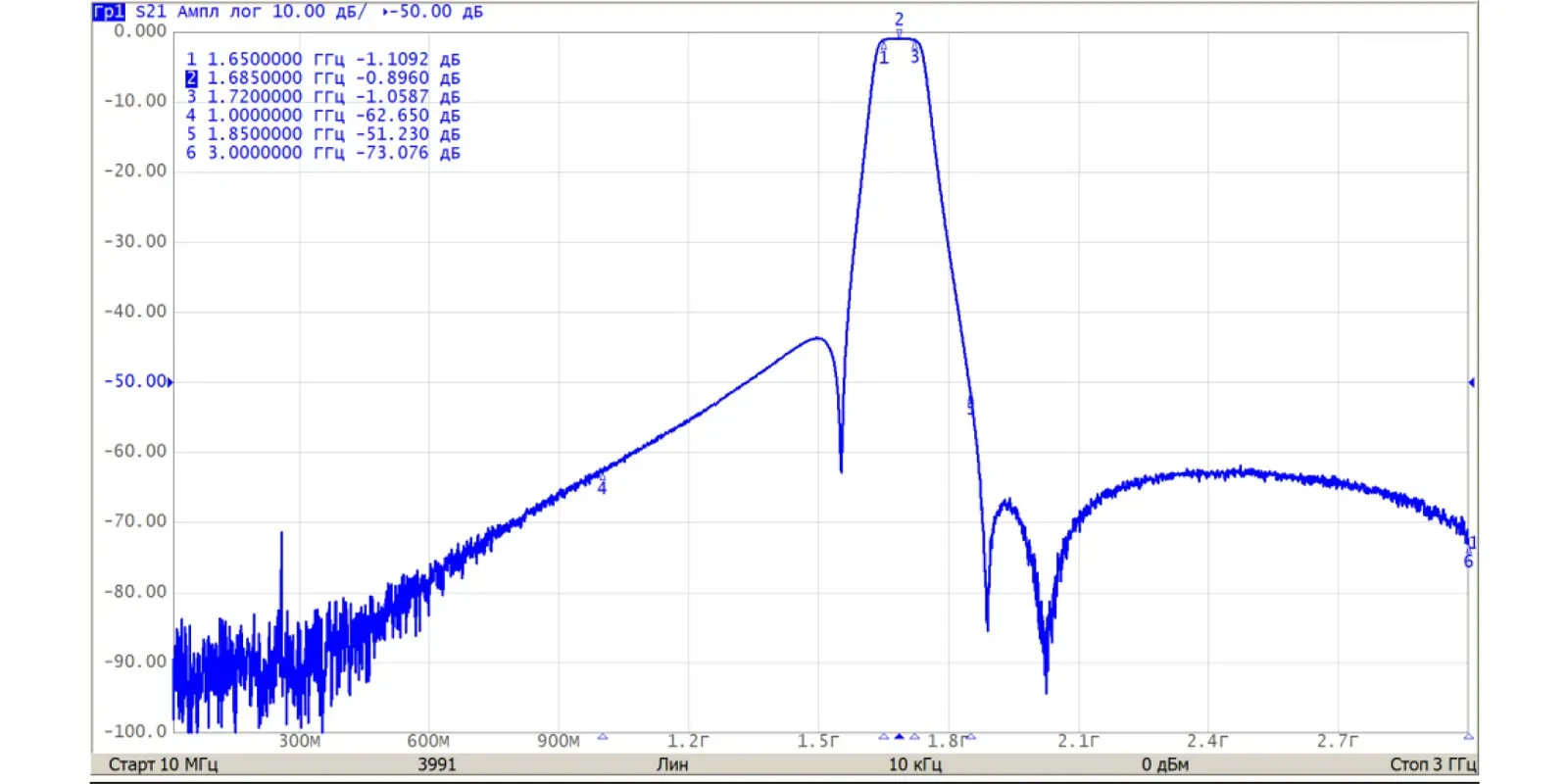

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 1685 |
| Частотный диапазон полосы пропускания от, МГц | 1650 |
| Частотный диапазон полосы пропускания до, МГц | 1720 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 1,5 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 1000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 58 |
| Частотный диапазон полосы заграждения, МГц | от 1850 до 3000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 40 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Неравномерность АЧХ в полосе пропускания, дБ | 1,0 |
| Максимальная входная мощность, Вт | 1,5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Минимальный уровень вносимого ослабления в полосах заграждения, не менее, дБ | 40 |
| Рабочая температура, °C | -50...+70 |
| Габаритные размеры (ШхДхВ), мм | 17х45х8 |
| Конструктивное исполнение | SMA-разъемы |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 1 – 10 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 10 |
| длительность действия ударного ускорения, мс | 3 – 5 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 15 |
| длительность действия ударного ускорения, мс | 5 – 20 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 50 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 70 |
| предельная, °С | плюс 70 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 70 |
Инструкции и ПО

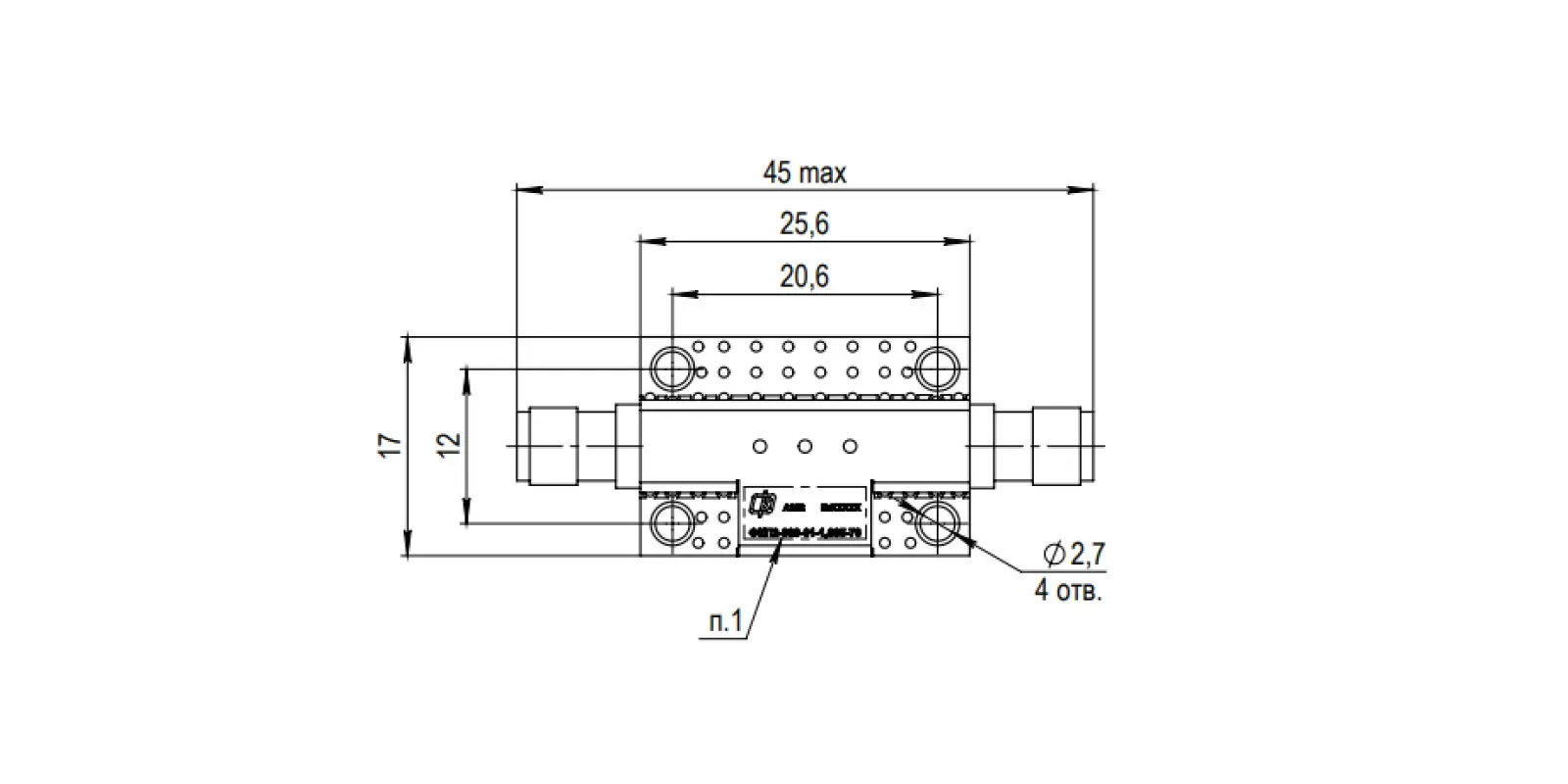

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную
При монтаже изделия вручную соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:
-установить изделие на поверхность, к которой осуществляется монтаж;
-прикрутить изделие тремя винтами М2 через отверстия, расположенные в печатной плате изделия;
-подключить изделие в СВЧ тракт согласно адресной маркировке разъемов.
Допустимый крутящий момент затяжки СВЧ разъемов не более 1,37 Нм.
ЗАПРЕЩАЕТСЯ:
-ультразвуковая отмывка изделия;
-попадание на изделие жидкостей, флюсов, лакокрасочных материалов;
-оказывать физическое воздействие на крышку изделия и крепежные элементы, расположенные на ней.
