Фильтр полосовой ФКП1-205-3,5-200
Описание
Монолитные керамические фильтры
Выполнены на основе керамического моноблока, что обеспечивает малый уровень потерь, высокую добротность и надежность при минимальных массогабаритных параметрах.
Диапазон рабочих частот – от 600 МГц до 11 ГГц.
Благодаря термостабильным керамическим материалам и автоматизированному производству с микронной точностью обработки, эти фильтры сохраняют стабильность характеристик в экстремальных условиях эксплуатации.
Идеальное решение для бортовой и переносной аппаратуры, где каждый грамм и миллиметр на счету.
Электрические характеристики для всех условий эксплуатации

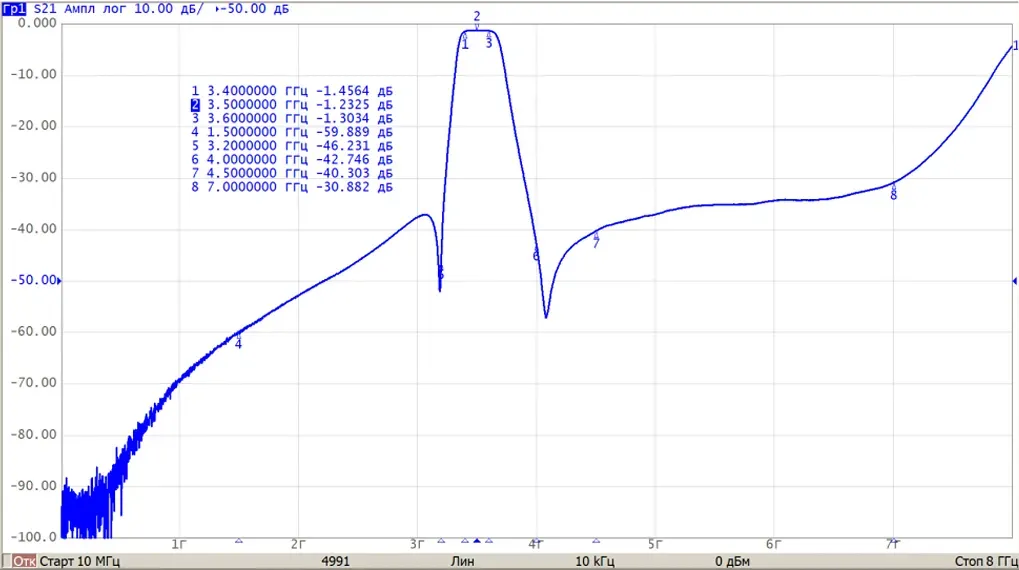

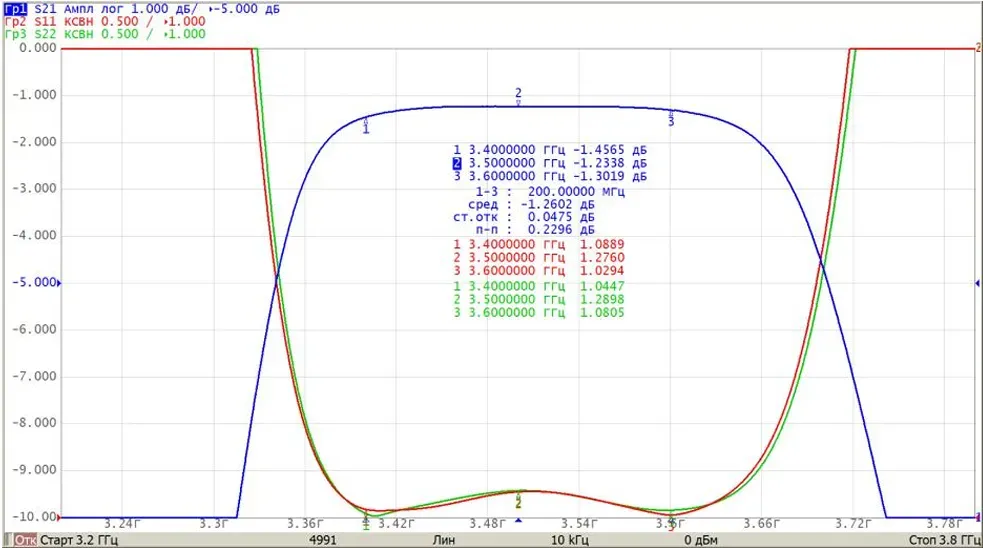

| Центральная частота в полосе пропускания, МГц | 3500 |
| Частотный диапазон полосы пропускания от, МГц | 3400 |
| Частотный диапазон полосы пропускания до, МГц | 3600 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 1,7 |
| Неравномерность АЧХ в полосе пропускания, дБ | 1 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 1500 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 50 |
| Частотный диапазон полосы заграждения, МГц | от 4500 до 7000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 28 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 1 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -60...+85 |
| Габаритные размеры (ШхДхВ), мм | 10x5,1x4,4 |
| Конструктивное исполнение | SMD |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 40 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 400 |
| длительность действия ударного ускорения, мс | 1 – 3 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 40 |
| длительность действия ударного ускорения, мс | 2 – 5 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 60 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 85 |
| предельная, °С | плюс 85 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 85 |
Инструкции и ПО

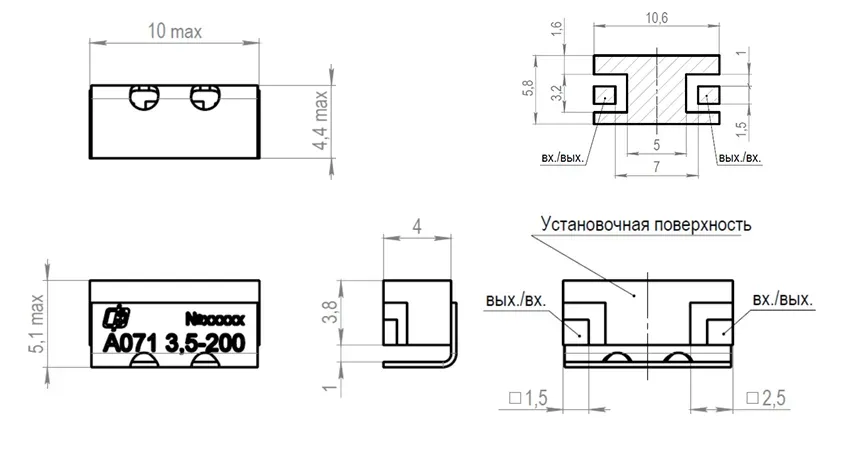

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж фильтра в аппаратуру осуществляется автоматически с использованием групповой пайки с заданным температурным профилем.
Порядок монтажа:
– нанести методом трафаретной печати пасту паяльную на установочную поверхность фильтра; – установить фильтр на посадочное место платы печатной; – припаять фильтр (керамический блок и крышку-экран) методом групповой пайки, используя указанный температурный профиль;
– промыть плату печатную с установленным изделием, используя при промывке метод барботажа либо струйную отмывку;
– удалить остатки промывочной жидкости с платы печатной с установленным изделием путем промывки дистиллированной водой ГОСТ 6709;
– высушить плату печатную с установленным изделием.
При монтаже ЗАПРЕЩАЕТСЯ:
– деформировать плату печатную с установленным фильтром;
– производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа фильтра;
– перегревать фильтр при пайке (Tmax = 215 °С);
– попадание лакокрасочных материалов и флюсов под крышку экран и на поверхность фильтра.
