Фильтр полосовой ФКП1-210-0,88095-14,7
Описание
Узкополосный полосо-пропускающий фильтр 4 порядка выполнен на основе керамического моноблока с Г-образной крышкой, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ и обеспечивает полосу пропускания 14,7 МГц относительно центральной частоты 880,95 МГц (относительная ширина полосы пропускания 1,67%).
Артикул: А002

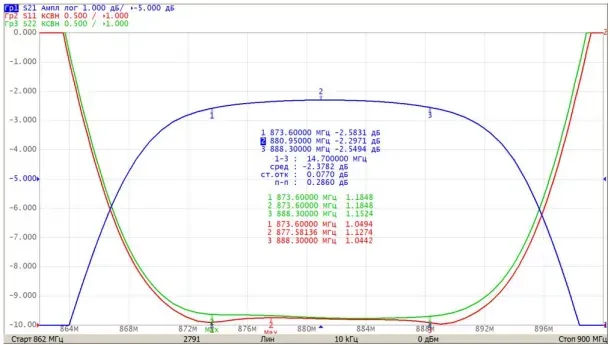

Электрические характеристики для всех условий эксплуатации

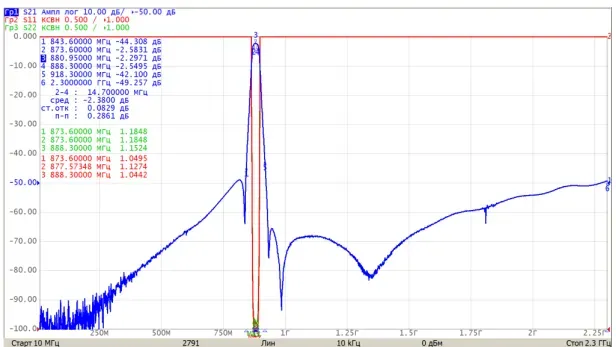

| Центральная частота в полосе пропускания, МГц | 880,95 |
| Частотный диапазон полосы пропускания от, МГц | 873,6 |
| Частотный диапазон полосы пропускания до, МГц | 888,3 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 2,8 |
| Неравномерность АЧХ в полосе пропускания, дБ | 0,5 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 843,6 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 40 |
| Частотный диапазон полосы заграждения, МГц | от 918,3 до 2300 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 40 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 0,5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -60...+85 |

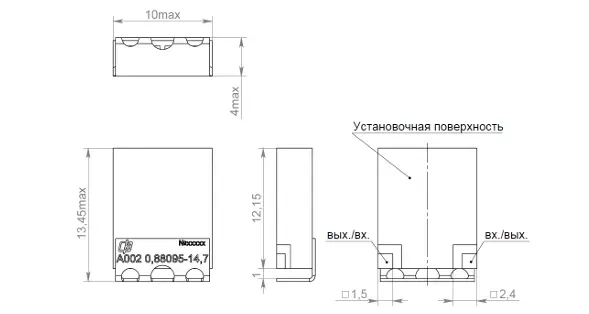

| Габаритные размеры (ШхДхВ), мм | 10x13,45x4 |
| Конструктивное исполнение | SMD |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 40 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 400 |
| длительность действия ударного ускорения, мс | 1 – 3 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 40 |
| длительность действия ударного ускорения, мс | 2 – 5 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 60 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 85 |
| предельная, °С | плюс 85 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 85 |
Инструкции и ПО
Порядок монтажа
Монтаж фильтра в аппаратуру осуществляется автоматически с использованием групповой пайки с заданным температурным профилем.
Порядок монтажа:
– нанести методом трафаретной печати паяльную пасту на установочную поверхность печатной платы;

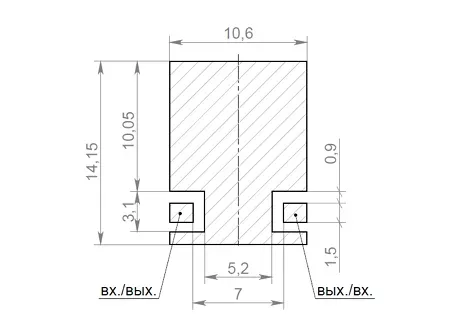

– установить фильтр на посадочное место печатной платы;
– припаять фильтр (керамический блок и крышку-экран) методом групповой пайки с использованием заданного температурного профиля;
– промыть печатную плату с установленным изделием методом барботажа или струйной отмывки;
– удалить остатки промывочной жидкости путём промывки печатной платы с установленным изделием дистиллированной водой по ГОСТ 6709;
– высушить печатную плату с установленным изделием.
При монтаже запрещается:
– деформировать печатную плату с установленным фильтром;
– проводить ультразвуковую отмывку изделия и/или печатной платы до или после монтажа фильтра;
– перегревать фильтр при пайке (Tmax = 215 °С);
– допускать попадание лакокрасочных материалов и флюсов под крышку-экран и на поверхность фильтра.
