Фильтр полосовой ФКП1-210-22-1,425-50

Артикул
A134
Децимальный номер
НШБА.434834.010-22
ТУ
НШБА.434834.010ТУ
Центральная частота в полосе пропускания
1425 МГц
Частотный диапазон полосы пропускания от
1400 МГц
Частотный диапазон полосы пропускания до
1450 МГц
Габаритные размеры (ШхДхВ)
10х8,8х4 мм
Конструктивное исполнение
SMD
Заказать
3D

Описание

Полосо-пропускающий фильтр 4 порядка выполнен на основе керамического моноблока с Г-образной крышкой, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ (L-band) и обеспечивает полосу пропускания 50 МГц относительно центральной частоты 1425 МГц (относительная ширина полосы пропускания 3,51%).


Электрические характеристики для всех условий эксплуатации

Центральная частота в полосе пропускания, МГц1425
Частотный диапазон полосы пропускания от, МГц1400
Частотный диапазон полосы пропускания до, МГц1450
Вносимое ослабление в полосе пропускания, не более, дБ1,5
Неравномерность АЧХ в полосе пропускания, дБ0,5
Частотный диапазон полосы заграждения, МГцот 0,1 до 1300
— Вносимое ослабление в полосе заграждения, не менее, дБ50
Частотный диапазон полосы заграждения, МГцот 1600 до 2500
— Вносимое ослабление в полосе заграждения, не менее, дБ50
КСВН входа/выхода в полосе пропускания, не более1,5
Максимальная входная мощность, Вт0,5
Волновое сопротивление входа/выхода, Ом50
Рабочая температура, °C-60...+85
Габаритные размеры (ШхДхВ), мм10х8,8х4
Конструктивное исполнениеSMD

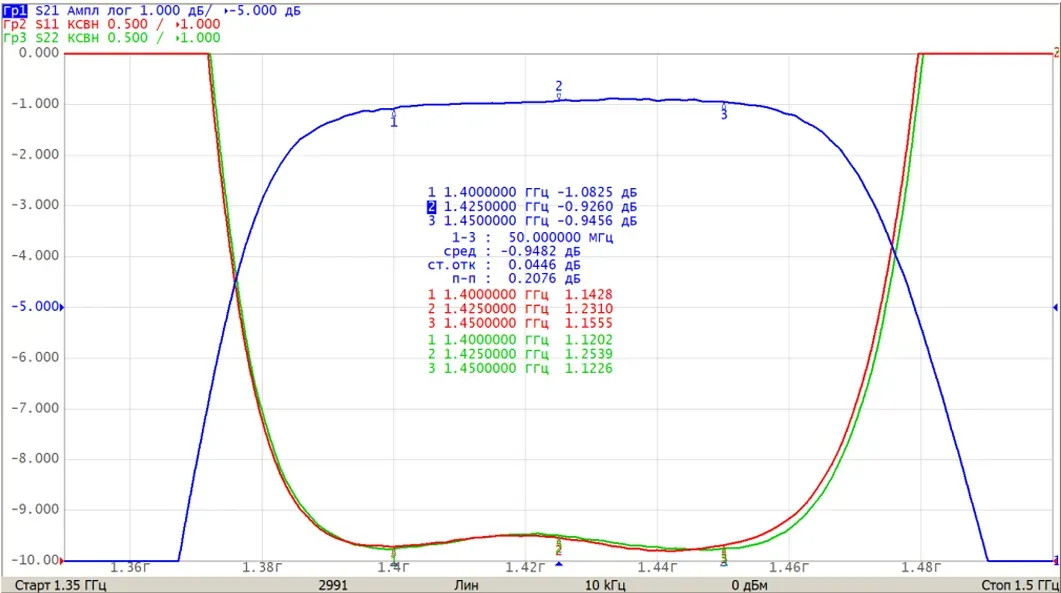

АЧХ и КСВН в узком диапазоне частот

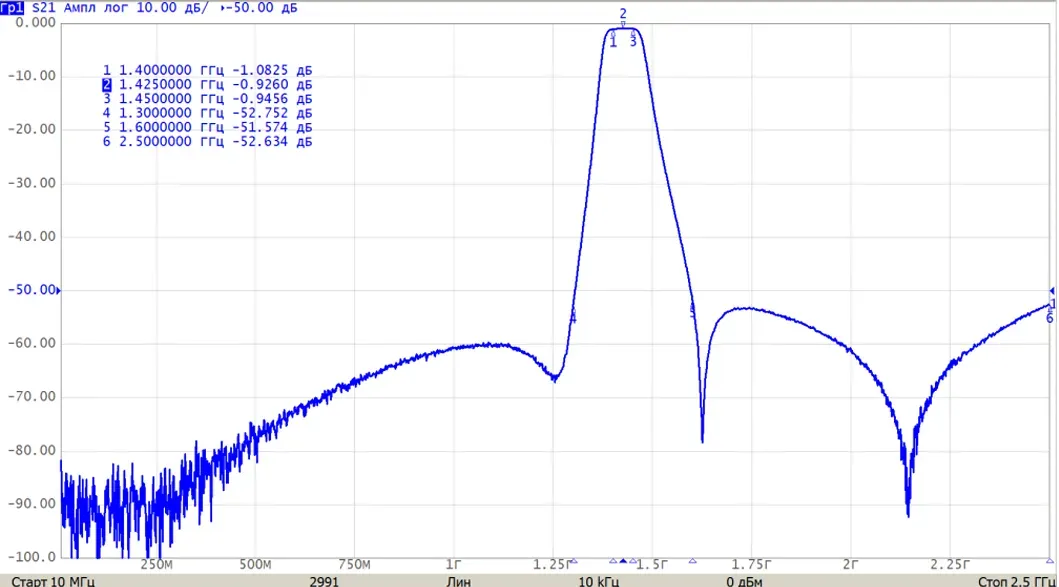

АЧХ в широком диапазоне частот

Модель внешних воздействующих факторов

МЕХАНИЧЕСКИЕ ФАКТОРЫ
Синусоидальная вибрациядиапазон частот, Гц20 – 2000
амплитуда ускорения, g40
Механический удар одиночного действияпиковое ударное ускорение, g400
длительность действия ударного ускорения, мс1 – 3
Механический удар многократного действияпиковое ударное ускорение, g40
длительность действия ударного ускорения, мс2 – 5
КЛИМАТИЧЕСКИЕ ФАКТОРЫ
Пониженная температура средырабочая, °Сминус 60
предельная, °С минус 60
Повышенная температура средырабочая, °С плюс 85
предельная, °С плюс 85
Циклическое изменение температуры средыдиапазон температур, °Сот минус 60 до плюс 85

Инструкции и ПО

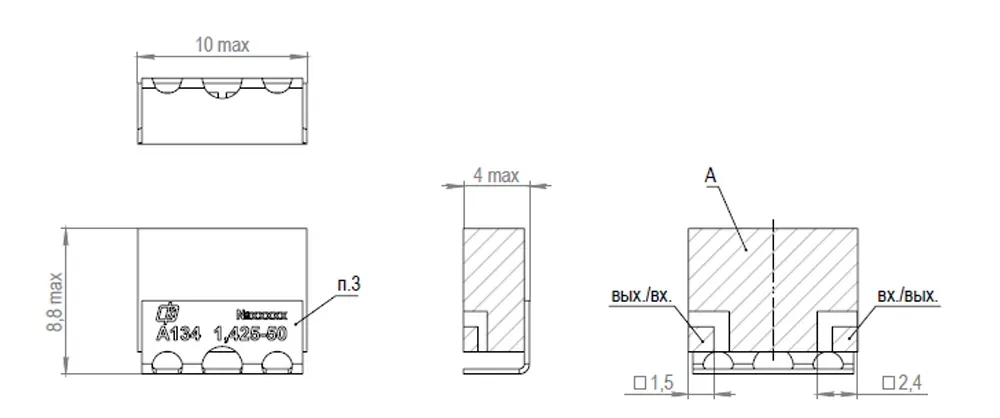

Общий вид, габаритные, установочные и присоединительные размеры

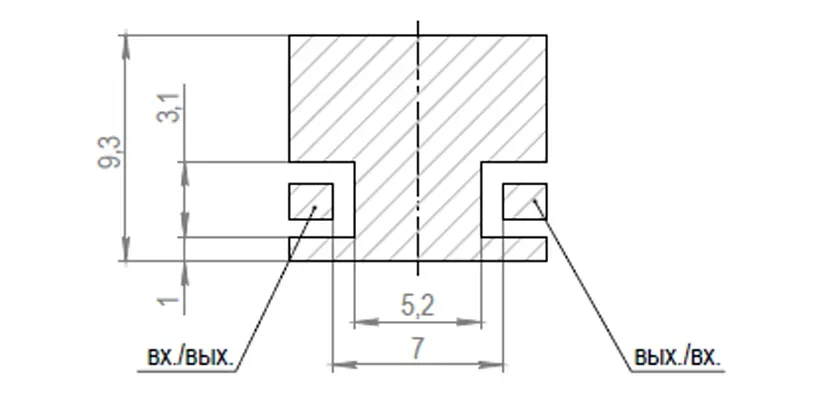

Эскиз посадочного места

Порядок монтажа

Монтаж фильтра в аппаратуру осуществляется автоматически с использованием групповой пайки с заданным температурным профилем.


Порядок монтажа:

– нанести методом трафаретной печати пасту паяльную на установочную поверхность платы печатной;

– установить фильтр на посадочное место платы печатной;

– припаять фильтр (керамический блок и крышку-экран) методом групповой пайки, используя указанный температурный профиль;

– промыть плату печатную с установленным изделием, используя при промывке метод барботажа либо струйную отмывку;

– удалить остатки промывочной жидкости с платы печатной с установленным изделием путем промывки дистиллированной водой ГОСТ 6709;

– высушить плату печатную с установленным изделием.


При монтаже ЗАПРЕЩАЕТСЯ:


– деформировать плату печатную с установленным фильтром;

– производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа фильтра;

– перегревать фильтр при пайке (Tmax = 215 °С);

– попадание лакокрасочных материалов и флюсов под крышкуэкран и на поверхность фильтра.
