Фильтр полосовой ФКП1-300-1,685-70

Артикул
A245
Децимальный номер
НШБА.434834.100-00.01
ТУ
НШБА.434834.100ТУ
Центральная частота в полосе пропускания
1685 МГц
Частотный диапазон полосы пропускания от
1650 МГц
Частотный диапазон полосы пропускания до
1720 МГц
Габаритные размеры (ШхДхВ)
7,5х10х4 мм
Конструктивное исполнение
SMD
Заказать
3D

Описание

Полосо-пропускающий фильтр 4 порядка выполнен на основе керамического моноблока с Г-образной крышкой, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ и обеспечивает полосу пропускания 70 МГц относительно центральной частоты 1685 МГц (относительная ширина полосы пропускания 4,15%).


Электрические характеристики для всех условий эксплуатации

Центральная частота в полосе пропускания, МГц1685
Частотный диапазон полосы пропускания от, МГц1650
Частотный диапазон полосы пропускания до, МГц1720
Вносимое ослабление в полосе пропускания, не более, дБ1,8
Неравномерность АЧХ в полосе пропускания, дБ1,0
Частотный диапазон полосы заграждения, МГцот 10 до 1000
— Вносимое ослабление в полосе заграждения, не менее, дБ58
Частотный диапазон полосы заграждения, МГцот 1850 до 3000
— Вносимое ослабление в полосе заграждения, не менее, дБ40
КСВН входа/выхода в полосе пропускания, не более1,5
Максимальная входная мощность, Вт1,5
Волновое сопротивление входа/выхода, Ом50
Рабочая температура, °C-50...+70
Габаритные размеры (ШхДхВ), мм7,5х10х4
Конструктивное исполнениеSMD

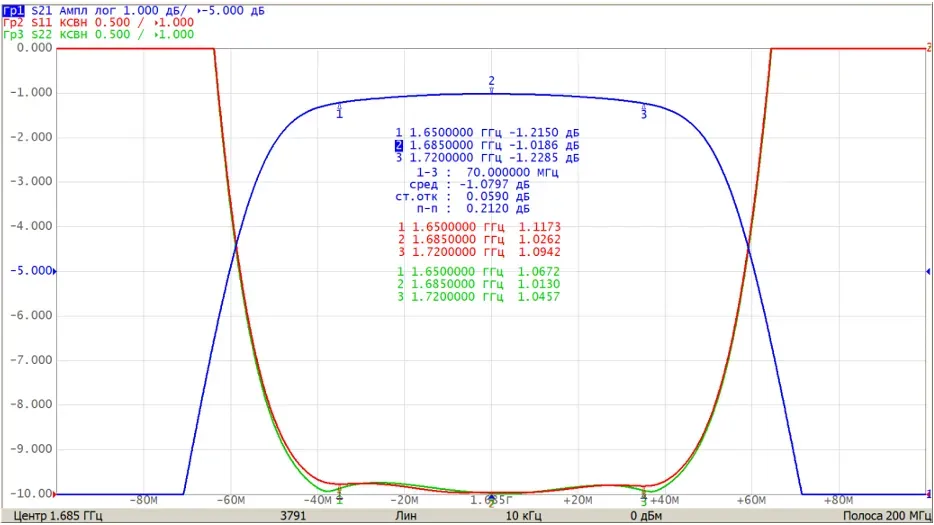

АЧХ и КСВН входа/выхода изделия в узком диапазоне частот

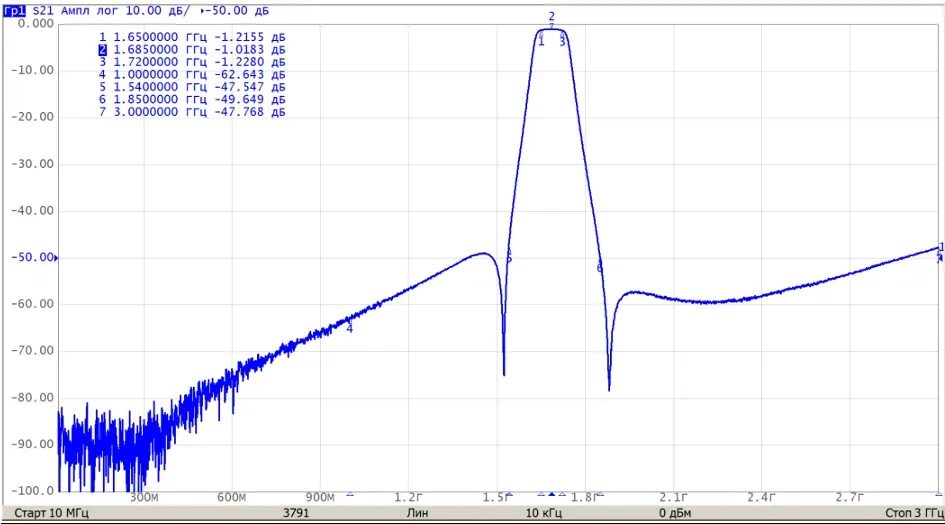

АЧХ изделия в широком диапазоне частот

Модель внешних воздействующих факторов

МЕХАНИЧЕСКИЕ ФАКТОРЫ
Синусоидальная вибрациядиапазон частот, Гц20 – 2000
амплитуда ускорения, g1 – 10
Механический удар одиночного действияпиковое ударное ускорение, g10
длительность действия ударного ускорения, мс3 – 5
Механический удар многократного действияпиковое ударное ускорение, g15
длительность действия ударного ускорения, мс5 – 20
КЛИМАТИЧЕСКИЕ ФАКТОРЫ
Пониженная температура средырабочая, °Сминус 50
предельная, °С минус 60
Повышенная температура средырабочая, °С плюс 70
предельная, °С плюс 70
Циклическое изменение температуры средыдиапазон температур, °Сот минус 60 до плюс 70

Инструкции и ПО

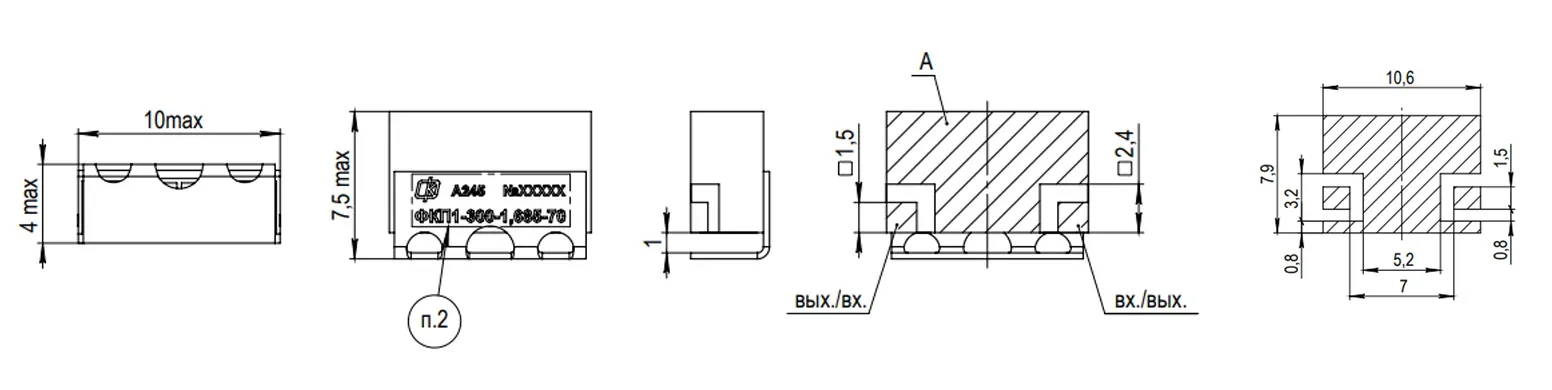

Общий вид, габаритные, установочные и присоединительные размеры

1 Поверхность «А» - установочная. 2 Товарный знак, номер партии, артикул, наименование фильтра. Номер партии определяется при изготовлении и состоит из пяти цифр.

Порядок монтажа

Монтаж изделия в аппаратуру осуществляется вручную

При монтаже изделия вручную соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.


Рекомендуемый порядок монтажа:

⎯ установить изделие на посадочное место платы печатной;

⎯ нанести на спаиваемые поверхности флюс без каплеобразования;

⎯ припаять изделие (керамический блок и крышку-экран);

⎯ удалить остатки флюса с платы печатной с установленным изделием спирто-нефрасовой4 смесью в соотношении объемов 1:1;

⎯ высушить плату печатную с установленным изделием.


Допускается автоматизированный монтаж изделия

При автоматизированном монтаже соблюдать требования ГОСТ Р 56427–2022.

Рекомендуемый порядок монтажа:

⎯ нанести пасту паяльную на установочное место платы печатной;

⎯ установить изделие на плату печатную;

⎯ припаять изделие методом групповой пайки;

⎯ удалить остатки флюса с платы печатной с установленным изделием с помощью спирто-нефрасовой смеси в соотношении объемов 1:1;

⎯ высушить плату печатную с установленным изделием.


ЗАПРЕЩАЕТСЯ:

⎯ деформировать плату печатную с установленным фильтром;

⎯ производить ультразвуковую отмывку изделия и/или платы

печатной до/после монтажа фильтра;

⎯ перегревать фильтр при пайке (Tmax = 195 °С);

⎯ попадание лакокрасочных материалов и флюсов на поверхность и/или под крышку-экран изделия.
