Фильтр полосовой ФКП1-310-3,6-400
Описание
Полосо-пропускающий фильтр 4 порядка выполнен на основе керамического моноблока с Г-образной крышкой, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ (S-band) и обеспечивает полосу пропускания 400 МГц относительно центральной частоты 3600 МГц (относительная ширина полосы пропускания 11,11%).

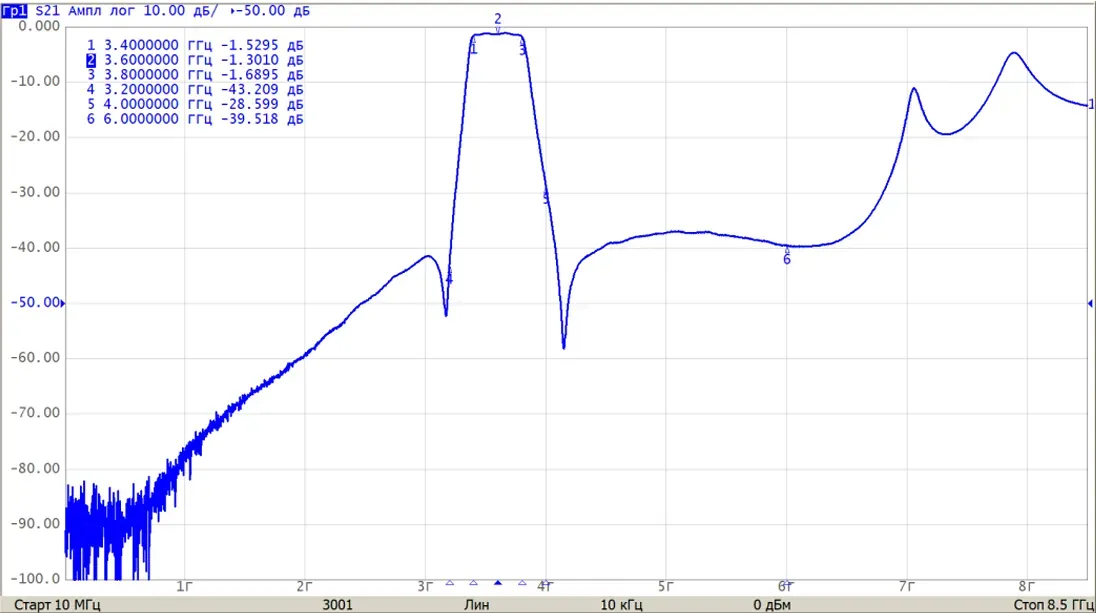

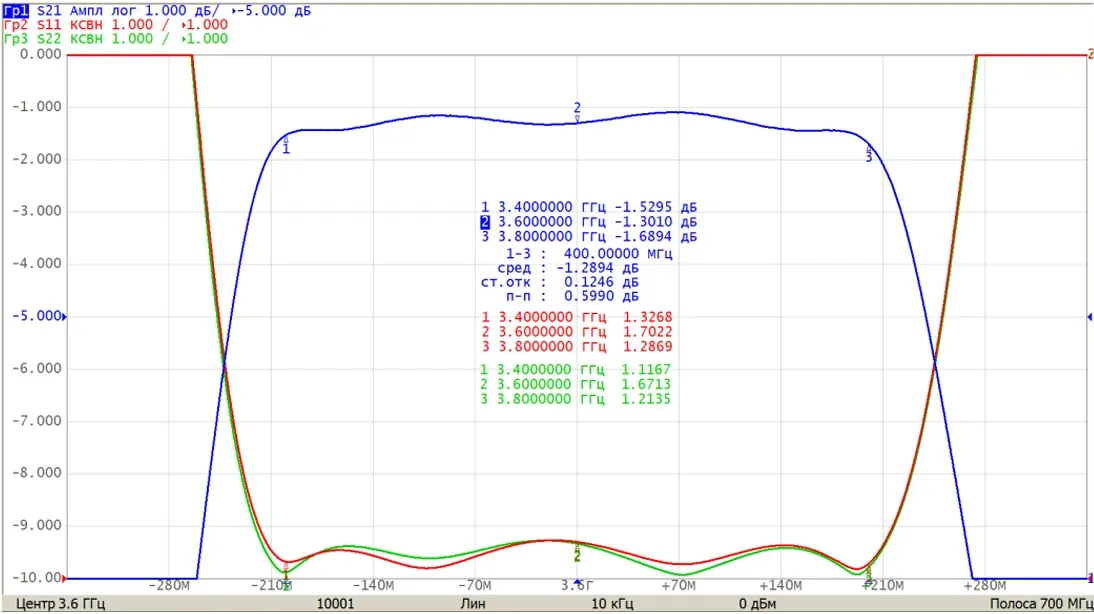

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 3600 |
| Частотный диапазон полосы пропускания от, МГц | 3400 |
| Частотный диапазон полосы пропускания до, МГц | 3800 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 2,2 |
| Неравномерность АЧХ в полосе пропускания, дБ | 1,5 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 3200 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 25 |
| Частотный диапазон полосы заграждения, МГц | от 4000 до 6000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 25 |
| КСВН входа/выхода в полосе пропускания, не более | 2,0 |
| Максимальная входная мощность, Вт | 1,5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -50...+70 |
| Габаритные размеры (ШхДхВ), мм | 5,8х10,1х4,2 |
| Конструктивное исполнение | SMD |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 1 – 10 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 10 |
| длительность действия ударного ускорения, мс | 3 – 5 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 15 |
| длительность действия ударного ускорения, мс | 5 – 20 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 50 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 70 |
| предельная, °С | плюс 70 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 70 |
Инструкции и ПО

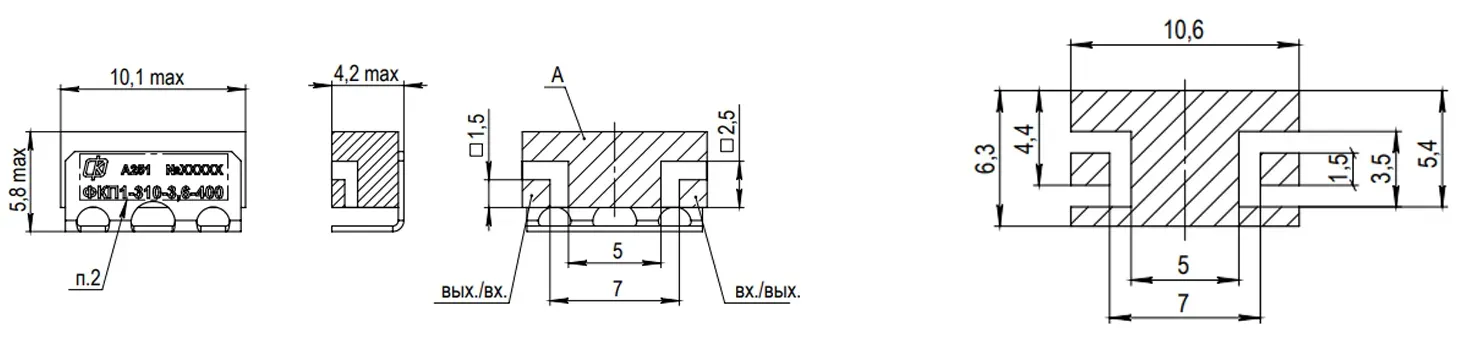

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную
При монтаже изделия вручную соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:
⎯ установить изделие на посадочное место платы печатной;
⎯ нанести на спаиваемые поверхности флюс без каплеобразования;
⎯ припаять изделие (керамический блок и крышку-экран);
⎯ удалить остатки флюса с платы печатной с установленным изделием спирто-нефрасовой смесью в соотношении объемов 1:1;
⎯ высушить плату печатную с установленным изделием.
Допускается автоматизированный монтаж изделия
При автоматизированном монтаже соблюдать требования ГОСТ Р 56427–2022.
Рекомендуемый порядок монтажа:
⎯ нанести пасту паяльную на установочное место платы печатной;
⎯ установить изделие на плату печатную;
⎯ припаять изделие методом групповой пайки;
⎯ удалить остатки флюса с платы печатной с установленным изделием с помощью спирто-нефрасовой смеси в соотношении объемов 1:1;
⎯ высушить плату печатную с установленным изделием.
ЗАПРЕЩАЕТСЯ:
⎯ деформировать плату печатную с установленным фильтром;
⎯ производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа фильтра;
⎯ перегревать фильтр при пайке (Tmax = 195 °С);
⎯ попадание лакокрасочных материалов и флюсов на поверхность и/или под крышку-экран изделия.
