Фильтр полосовой ФКП2-251-01-1,589-40
Описание
Узкополосный полосо-пропускающий фильтр 5 порядка выполнен на основе керамического моноблока с Г-образной крышкой на плате печатной, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ (L-band) и обеспечивает полосу пропускания 40 МГц относительно центральной частоты 1589 МГц (относительная ширина полосы пропускания 2,52%).

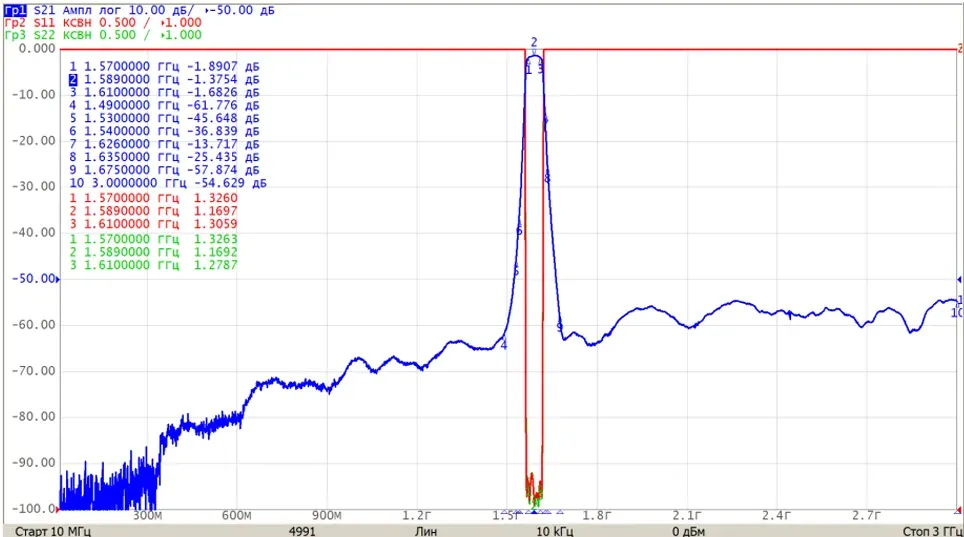

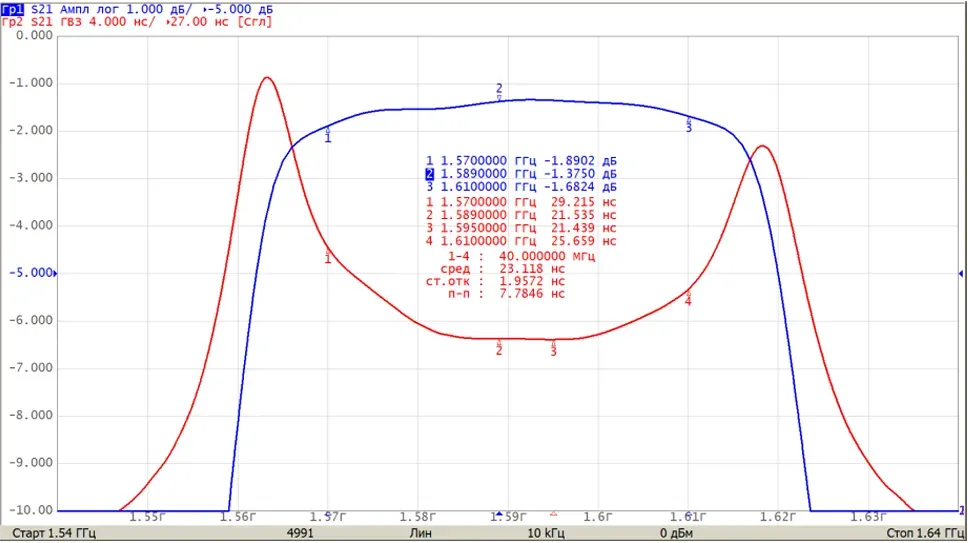

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 1589 |
| Частотный диапазон полосы пропускания от, МГц | 1570 |
| Частотный диапазон полосы пропускания до, МГц | 1610 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 2,5 |
| Неравномерность АЧХ в полосе пропускания, дБ | 1 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 1490 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 55 |
| Частотный диапазон полосы заграждения, МГц | от 1675 до 3000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 40 |
| КСВН входа/выхода в полосе пропускания, не более | 1,6 |
| Максимальная входная мощность, Вт | 1,5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -55...+85 |
| Габаритные размеры (ШхДхВ), мм | 32х9,4х6,8 |
| Конструктивное исполнение | SMD |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 1 – 10 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 15 |
| длительность действия ударного ускорения, мс | 10 – 15 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 55 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 85 |
| предельная, °С | плюс 90 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 90 |
Инструкции и ПО

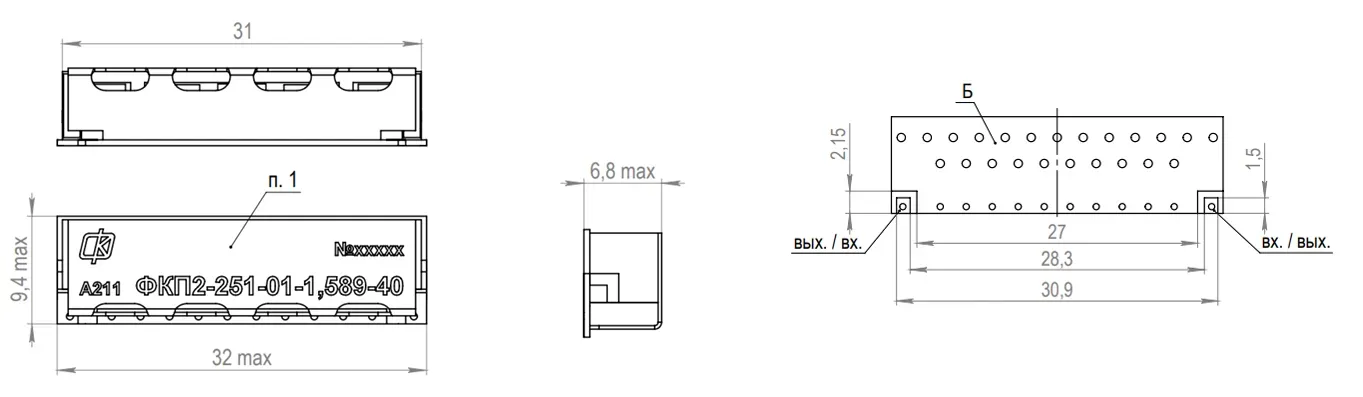

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Порядок монтажа при ручном способе установки:
– установить изделие на посадочное место платы печатной;
– нанести на спаиваемые поверхности флюс без каплеобразования;
– припаять «земляные» площадки изделия к печатной плате по контуру;
– припаять сигнальные площадки изделия к контактным площадкам платы печатной;
– удалить остатки флюса с точек пайки на плате печатной спиртонефрасовой смесью в объеме 1:1.
Порядок монтажа при автоматическом способе установки:
– нанести методом трафаретной печати пасту паяльную на установочную поверхность платы печатной;
– установить изделие на посадочное место платы печатной;
– припаять изделие методом групповой пайки, используя указанный температурный профиль;
– промыть плату печатную с установленным изделием дистиллированной водой;
– высушить плату печатную с установленным изделием.
