Фильтр полосовой ФКП2-263-10,6-440
Описание
Узкополосный полосо-пропускающий фильтр 3 порядка выполнен на основе керамического моноблока с П-образной крышкой на плате печатной, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ (X-band) и обеспечивает полосу пропускания 440 МГц относительно центральной частоты 10600 МГц (относительная ширина полосы пропускания 0,38%).
Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 10600 |
| Частотный диапазон полосы пропускания от, МГц | 10380 |
| Частотный диапазон полосы пропускания до, МГц | 10820 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 1,5 |
| Неравномерность АЧХ в полосе пропускания, дБ | 1 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 9500 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 30 |
| Частотный диапазон полосы заграждения, МГц | от 12600 до 15000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 15 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 0,5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -55...+60 |
| Габаритные размеры (ШхДхВ), мм | 5,6х6,6х3,2 |
| Конструктивное исполнение | SMD |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 5 – 300 |
| амплитуда ускорения, g | 1 – 10 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 15 |
| длительность действия ударного ускорения, мс | 10 – 15 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 55 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 60 |
| предельная, °С | плюс 85 |
Инструкции и ПО

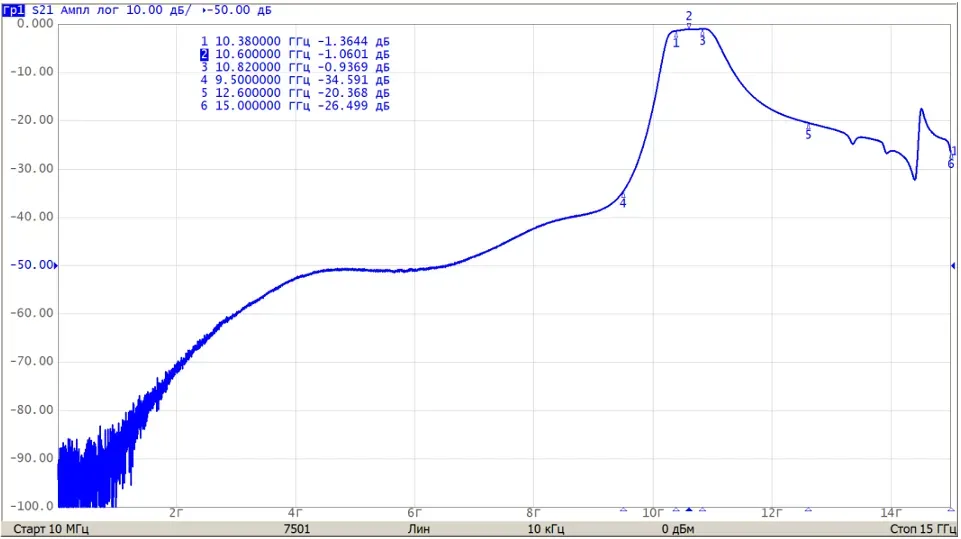

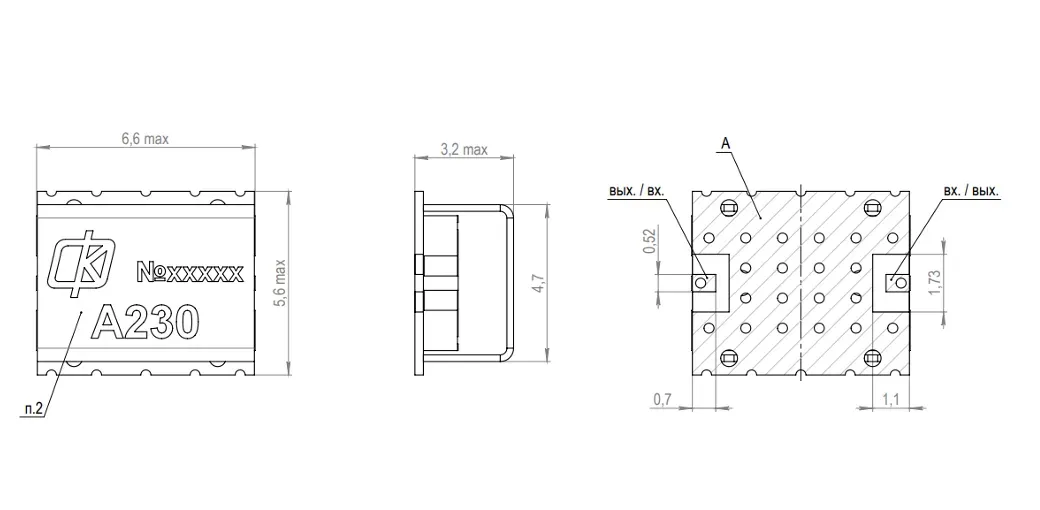

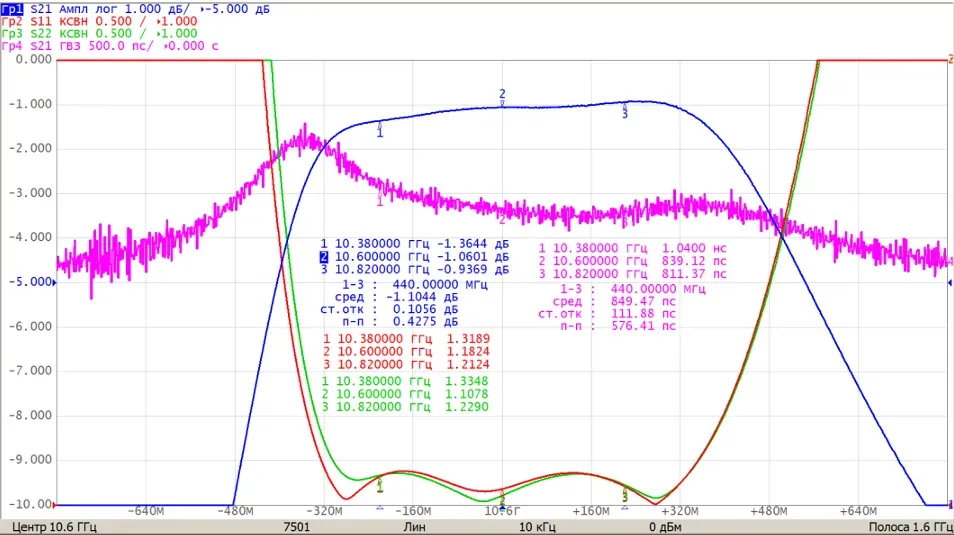

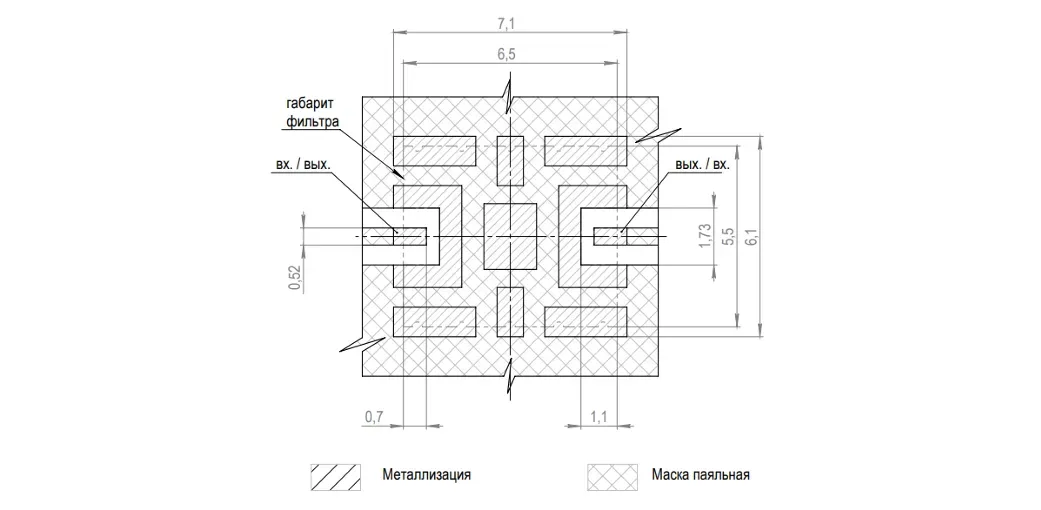

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную
При монтаже изделия вручную соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:
⎯ установить изделие на посадочное место платы печатной;
⎯ припаять изделие;
⎯ промыть плату печатную с установленным изделием;
⎯ удалить остатки промывочной жидкости с платы печатной с установленным изделием;
⎯ высушить плату печатную с установленным изделием.
