Режекторный фильтр ФРР-19-2,55-300-НМ/Н
Артикул
F006
Децимальный номер
НШБА.468845.021
Центральная частота в полосе подавления
2550 МГц
Частотный диапазон полосы подавления от
2400 МГц
Частотный диапазон полосы подавления до
2700 МГц

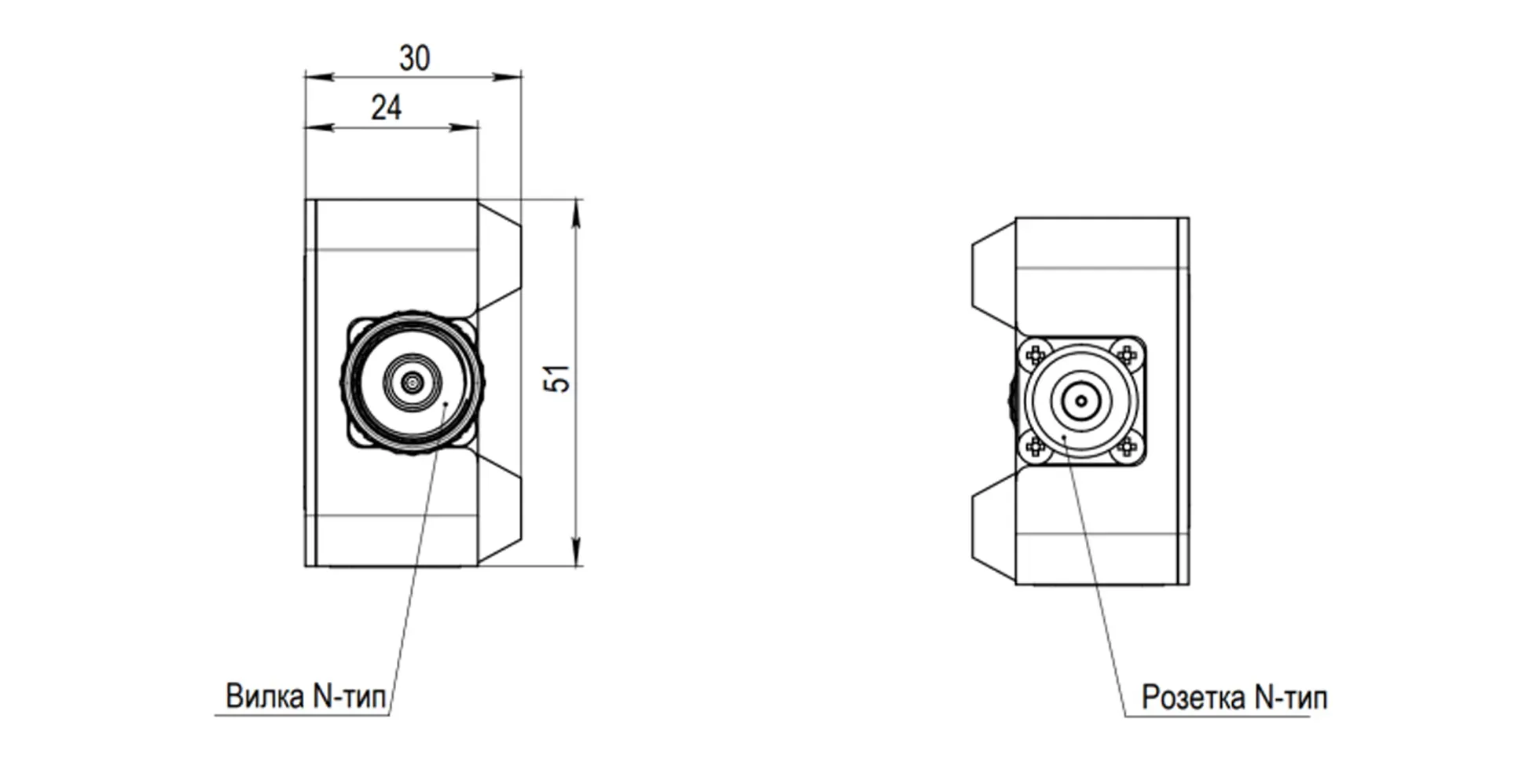

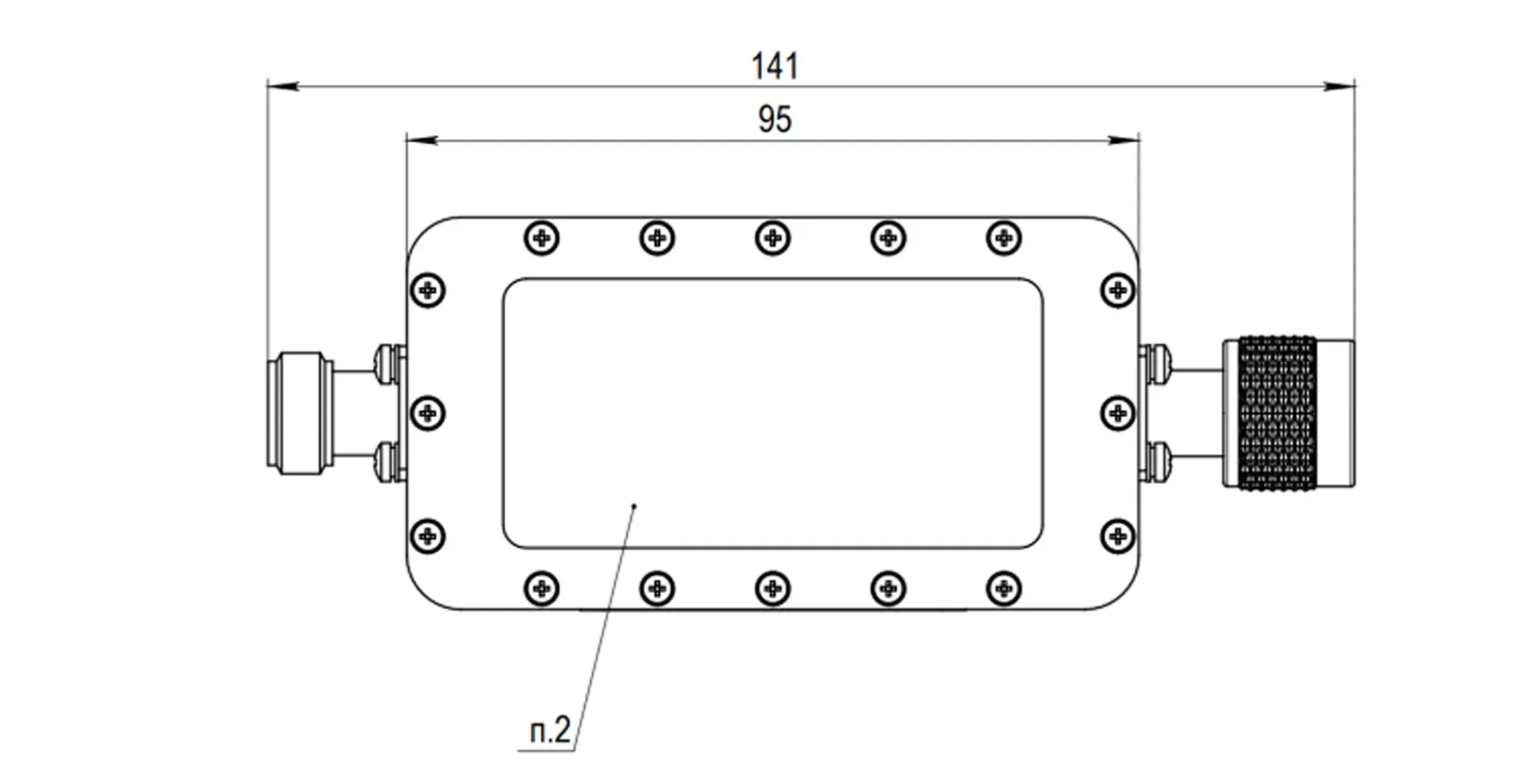

Габаритные размеры (ШхДхВ)
51х141х30 мм
Конструктивное исполнение
N-разъем
3D
Описание
Полосно-заграждающий фильтр 19 порядка на элементах с распределенными параметрами характеризуется высоким подавлением в полосе заграждения и низкими вносимыми потерями в полосах пропускания. Изделие предназначено для работы в диапазоне СВЧ (S-band) и обеспечивает полосу подавления 300 МГц относительно центральной частоты 2550 МГц.

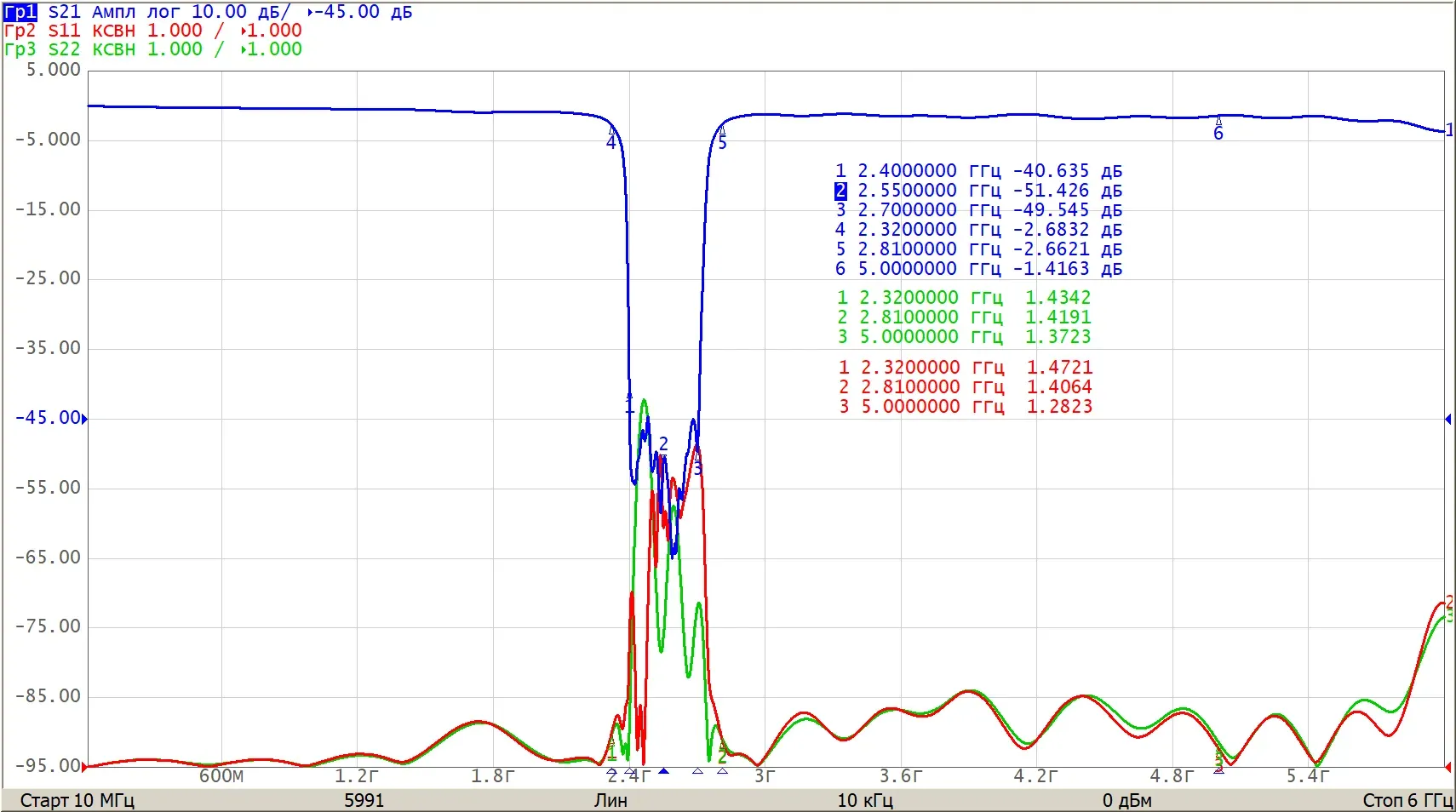

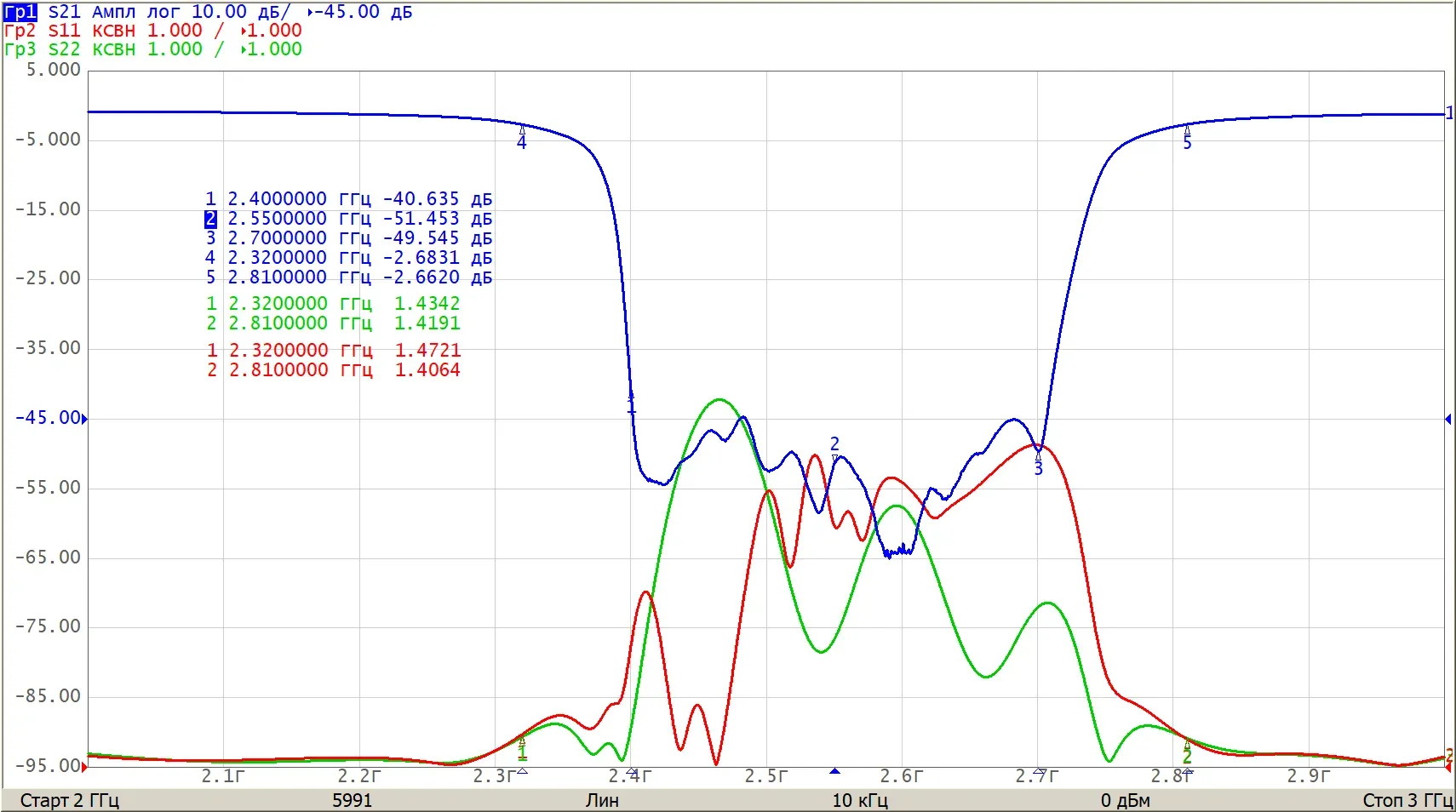

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе подавления, МГц | 2550 |
| Частотный диапазон полосы подавления от, МГц | 2400 |
| Частотный диапазон полосы подавления до, МГц | 2700 |
| Вносимое ослабление в полосе подавления, не менее, дБ | 40 |
| Максимальная входная мощность, Вт | 5,0 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | 0...+35 |
| Габаритные размеры (ШхДхВ), мм | 51х141х30 |
| Конструктивное исполнение | N-разъем |
| Частотный диапазон полосы пропускания, МГц | Вносимое ослабление в частотном диапазоне полосы пропускания, не более, дБ | КСВН входа/выхода в частотном диапазоне полосы пропускания, не более |
|---|---|---|
| от 10 до 2320 | 3,0 | 1,7 |
| от 2810 до 5000 | 3,0 | 2,5 |
Модель внешних воздействующих факторов.
| Механические факторы | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 80 |
| амплитуда ускорения, g | 2 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 5 |
| длительность действия ударного ускорения, мс | 2 – 10 |
| Климатические факторы | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | 0 |
| предельная, °С | минус 20 | |
| Повышенная температура среды | рабочая, °С | плюс 35 |
| предельная, °С | плюс 50 | |
| Изменение температуры среды | диапазон температур, °С | от минус 20 до плюс 50 |

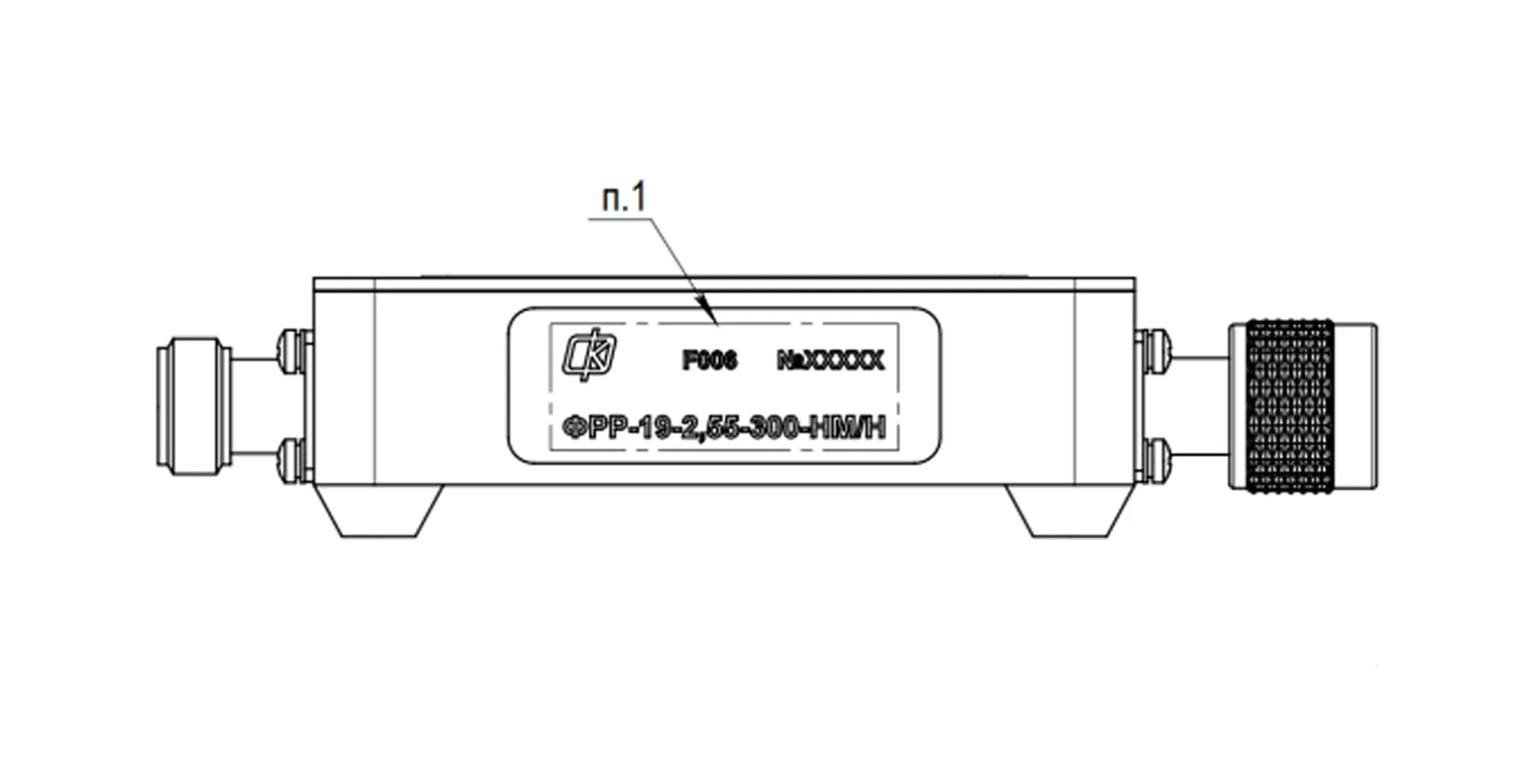

Инструкции и ПО
Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную
При монтаже изделия вручную соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:
⎯ установить изделие на поверхность, к которой осуществляется
монтаж;
⎯ присоединить ко входу/выходу изделия ответные разъемы, не допуская заломов, перегибов и перекручивания кабеля.
