Режекторный фильтр ФРР-7-0,805-30-НМ/Н
Описание
Режекторные (полосно-заграждающие) фильтры предназначены для подавления сигналов в определенной полосе частот и пропускания остальных частот с минимальным ослаблением полезного сигнала. Основное применение – подавление мощных узкополосных помех, нейтрализация зеркальных каналов в супергетеродинных приемниках, фильтрация гармоник в выходных трактах передатчиков и обеспечение электромагнитной совместимости. Выбор конструктивного исполнения определяется рабочим частотным диапазоном, требуемой избирательностью и условиями эксплуатации. Выпускаются в сосредоточенном и распределенном исполнениях. Ключевые параметры – центральная частота режекции, глубина подавления (обычно 30–60 дБ), ширина полосы режекции и минимальные вносимые потери в полосах пропускания.
Электрические характеристики для всех условий эксплуатации

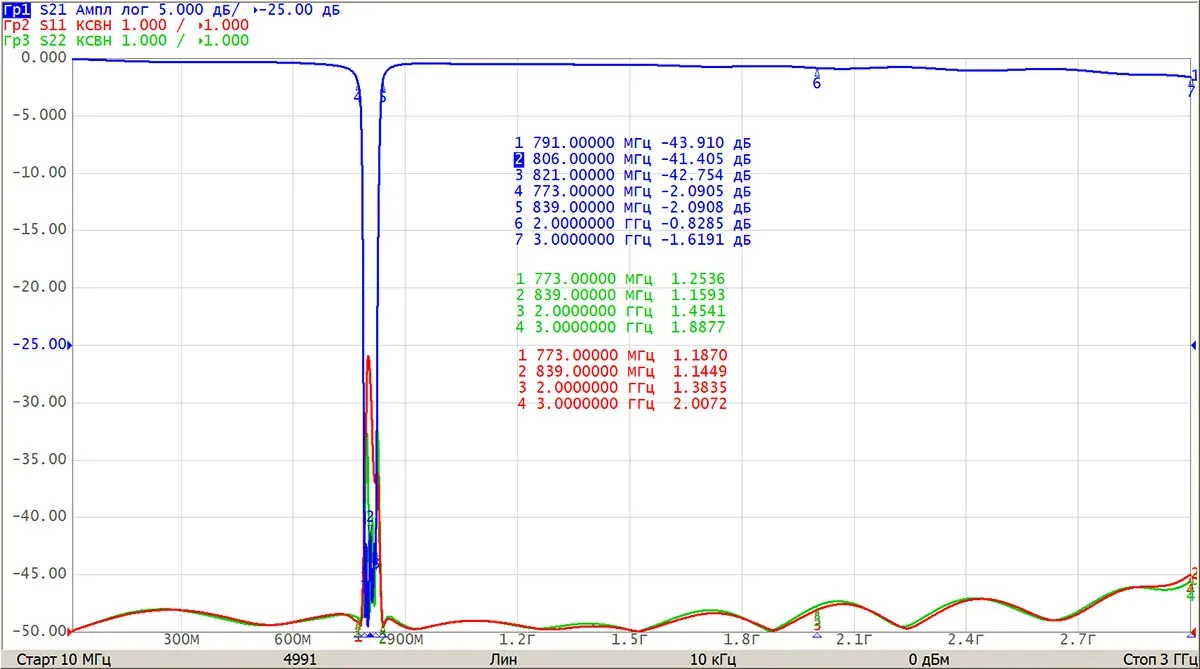

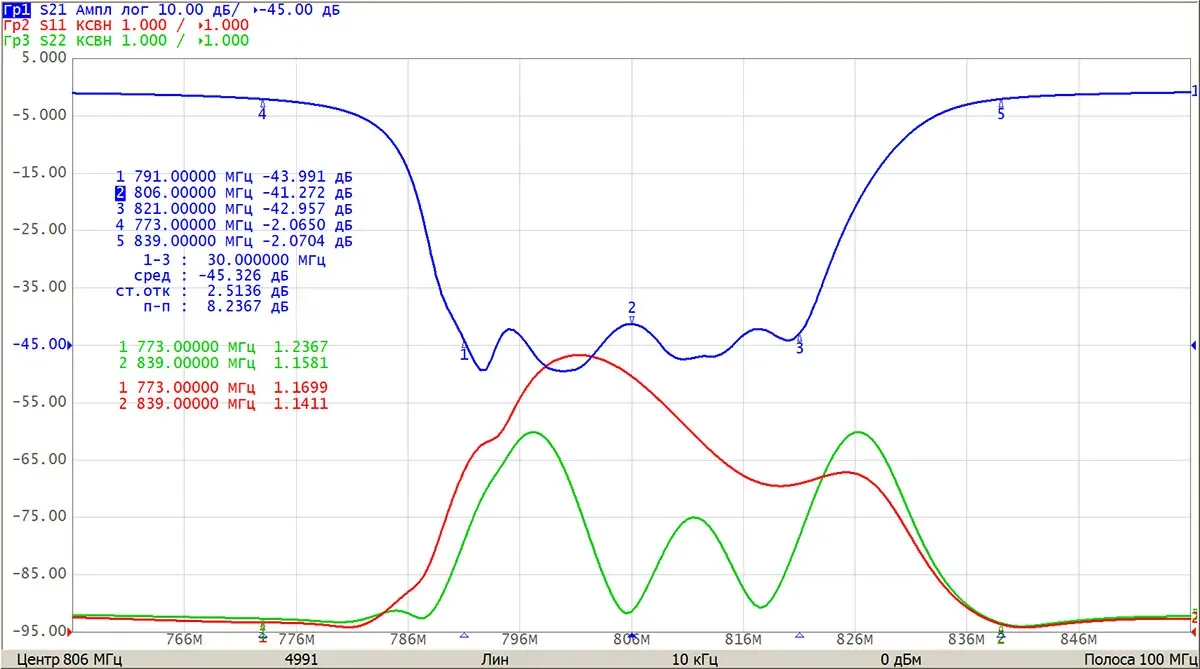

| Центральная частота в полосе пропускания, МГц | 806 |
| Частотный диапазон полосы пропускания от, МГц | 791 |
| Частотный диапазон полосы пропускания до, МГц | 821 |
| Конструктивное исполнение | N-разъем |
| Габаритные размеры (ШхДхВ), мм | 51х141х30 |
| Максимальная входная мощность, Вт | 5,0 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Частотный диапазон полосы пропускания, МГц | Вносимое ослабление в частотном диапазоне полосы пропускания, не более, дБ | КСВН входа/выхода в частотном диапазоне полосы пропускания, не более |
|---|---|---|
| от 10 до 773 | 3,0 | 1,8 |
| от 839 до 2000 | 3,0 | 1,8 |
| от 2000 до 3000 | 3,0 | 2,35 |
Модель внешних воздействующих факторов.
| Механические факторы | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 80 |
| амплитуда ускорения, g | 2 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 5 |
| длительность действия ударного ускорения, мс | 2 – 10 |
| Климатические факторы | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | 0 |
| предельная, °С | минус 20 | |
| Повышенная температура среды | рабочая, °С | плюс 35 |
| предельная, °С | плюс 50 | |
| Изменение температуры среды | диапазон температур, °С | от минус 20 до плюс 50 |
Общий вид, габаритные, установочные и присоединительные размеры
Инструкции и ПО
Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную
При монтаже изделия вручную соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:
- установить изделие на поверхность, к которой осуществляется монтаж;
- присоединить ко входу/выходу изделия ответные разъемы, не допуская заломов, перегибов и перекручивания кабеля. Допустимый крутящий момент затяжки СВЧ разъемов не более 1,7 Нм.
ЗАПРЕЩАЕТСЯ:
- ультразвуковая отмывка изделия;
- попадание на изделие жидкостей, флюсов, лакокрасочных материалов;
- оказывать физическое воздействие на крышку изделия и крепежные элементы, расположенные на ней.
