Режекторный фильтр ФРР-7-0,805-30-НМ/Н
Описание
Полосно-заграждающий фильтр 7 порядка на элементах с распределенными параметрами характеризуется высоким подавлением в полосе заграждения и низкими вносимыми потерями в полосах пропускания. Изделие предназначено для работы в диапазоне СВЧ и обеспечивает полосу подавления 30 МГц относительно центральной частоты 805 МГц.
Электрические характеристики для всех условий эксплуатации

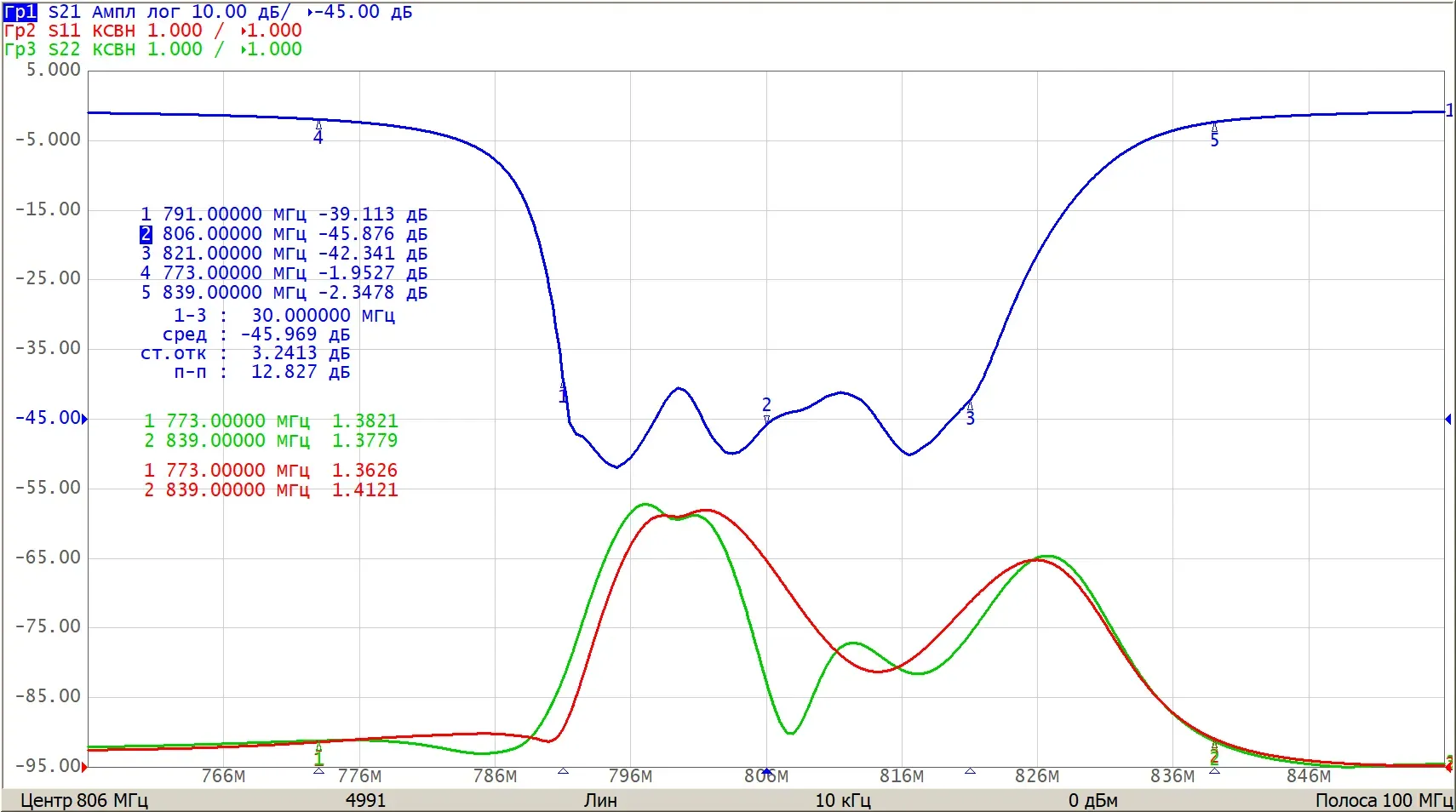

| Центральная частота в полосе подавления, МГц | 806 |
| Частотный диапазон полосы подавления от, МГц | 791 |
| Частотный диапазон полосы подавления до, МГц | 821 |
| Вносимое ослабление в полосе подавления, не менее, дБ | 30 |
| Максимальная входная мощность, Вт | 5,0 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | 0...+35 |

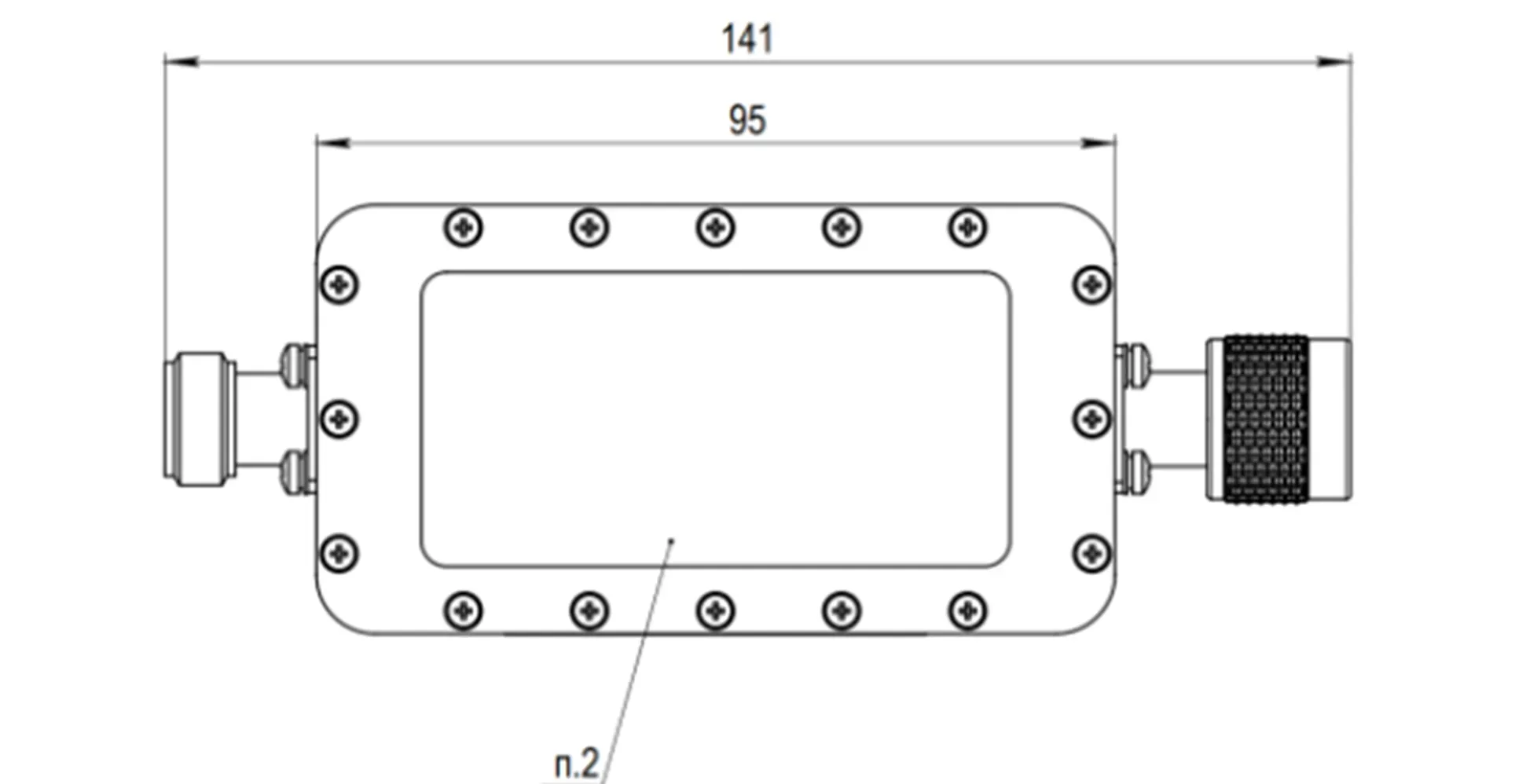

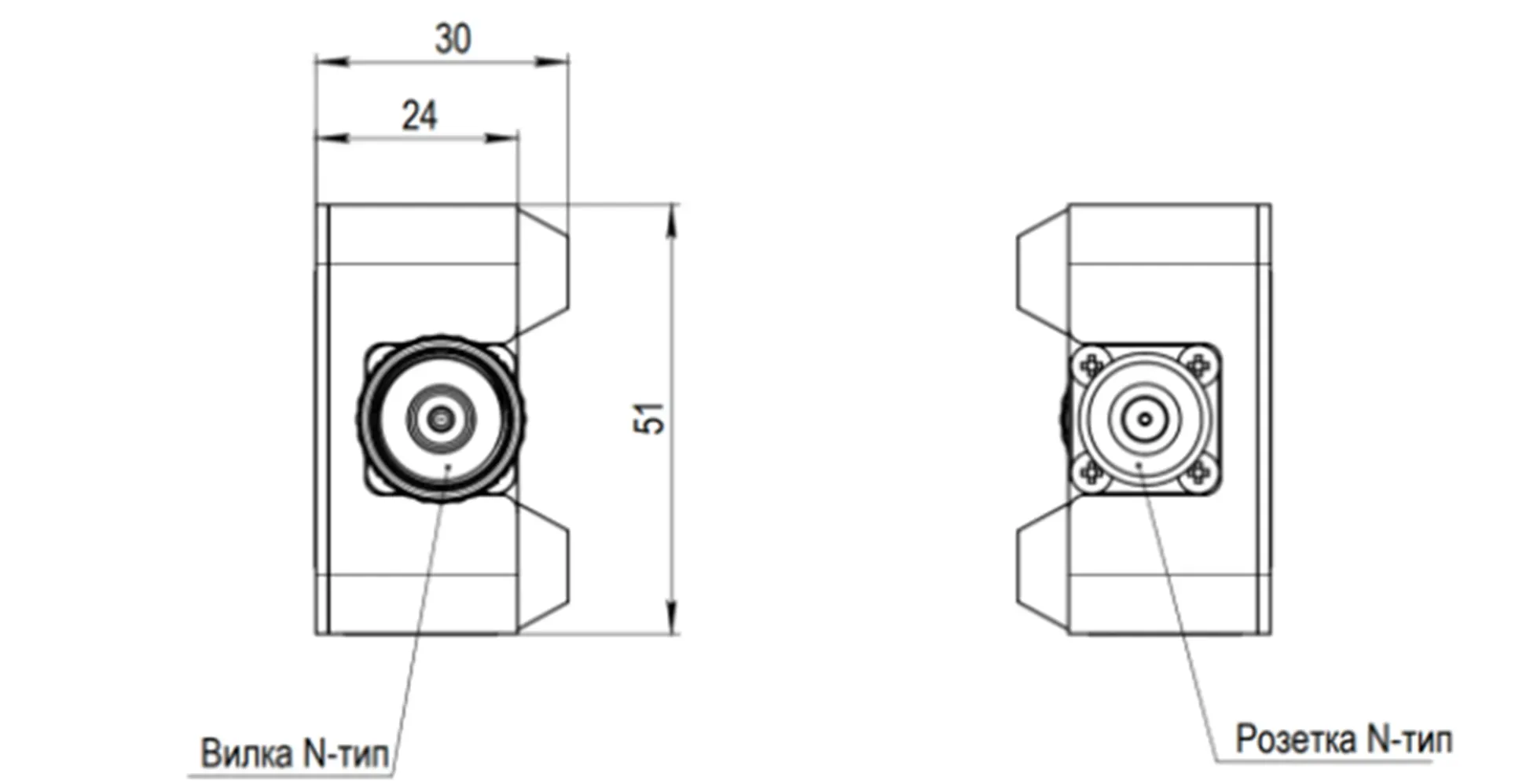

| Габаритные размеры (ШхДхВ), мм | 51х141х30 |
| Конструктивное исполнение | N-разъем |

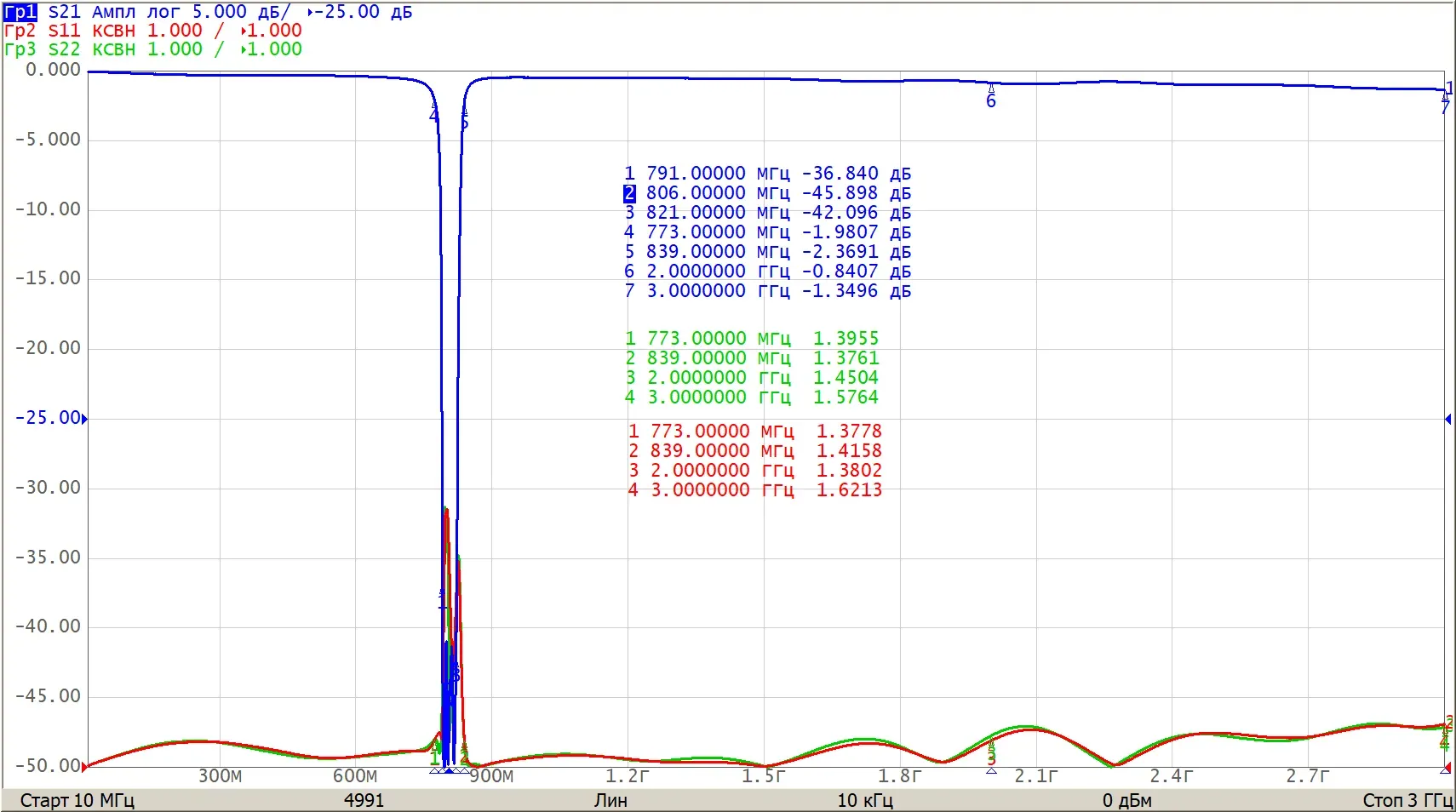

| Частотный диапазон полосы пропускания, МГц | Вносимое ослабление в частотном диапазоне полосы пропускания, не более, дБ | КСВН входа/выхода в частотном диапазоне полосы пропускания, не более |
|---|---|---|
| от 10 до 773 | 3,0 | 1,8 |
| от 839 до 2000 | 3,0 | 1,8 |
| от 2000 до 3000 | 3,0 | 2,35 |
Модель внешних воздействующих факторов.
| Механические факторы | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 80 |
| амплитуда ускорения, g | 2 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 5 |
| длительность действия ударного ускорения, мс | 2 – 10 |
| Климатические факторы | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | 0 |
| предельная, °С | минус 20 | |
| Повышенная температура среды | рабочая, °С | плюс 35 |
| предельная, °С | плюс 50 | |
| Изменение температуры среды | диапазон температур, °С | от минус 20 до плюс 50 |
Инструкции и ПО

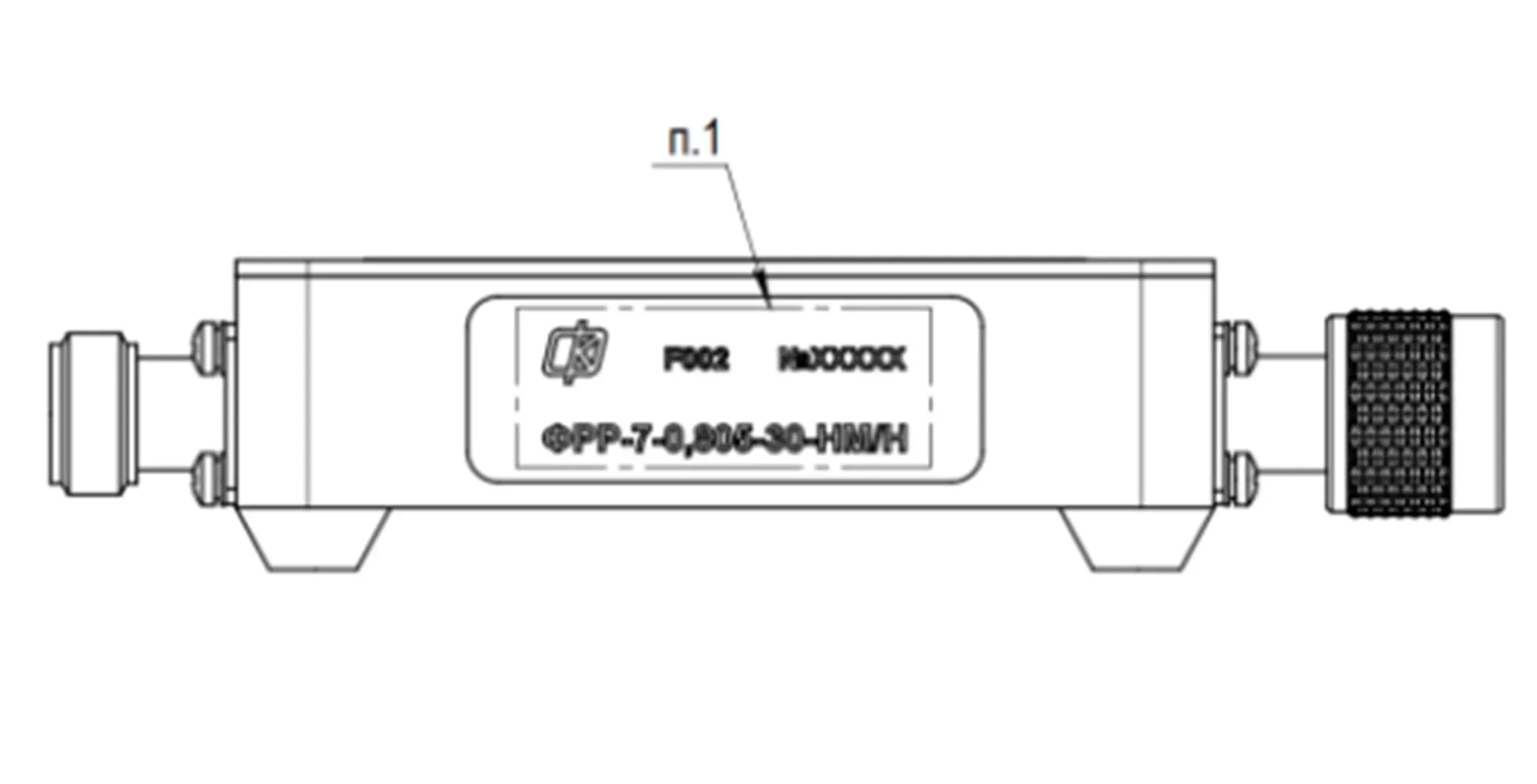

Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную.
При монтаже изделия вручную необходимо соблюдать требования: ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:
⎯ установить изделие на поверхность, к которой осуществляется
монтаж;
⎯ присоединить ко входу/выходу изделия ответные разъемы, не допуская заломов, перегибов и перекручивания кабеля.
ЗАПРЕЩАЕТСЯ:
⎯ ультразвуковая отмывка изделия;
⎯ попадание на изделие жидкостей, флюсов, лакокрасочных
материалов;
⎯ оказывать физическое воздействие на крышку изделия и
крепежные элементы, расположенные на ней.
